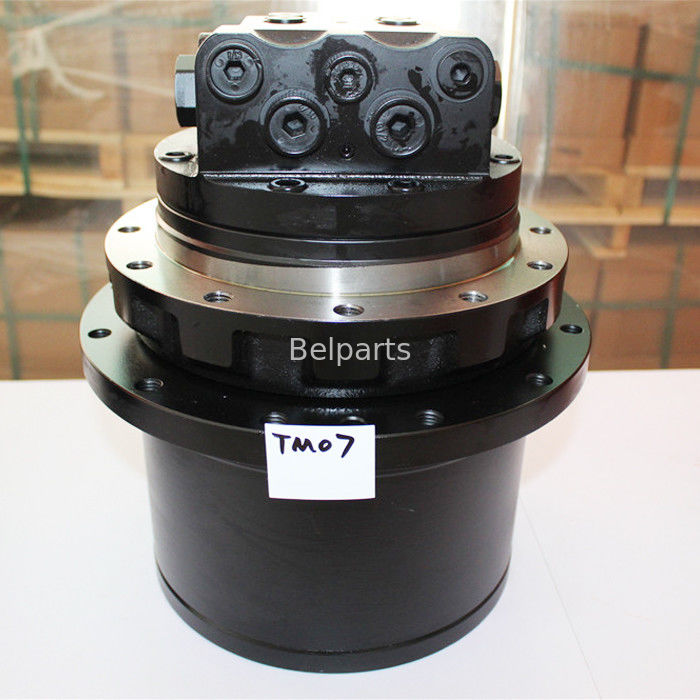

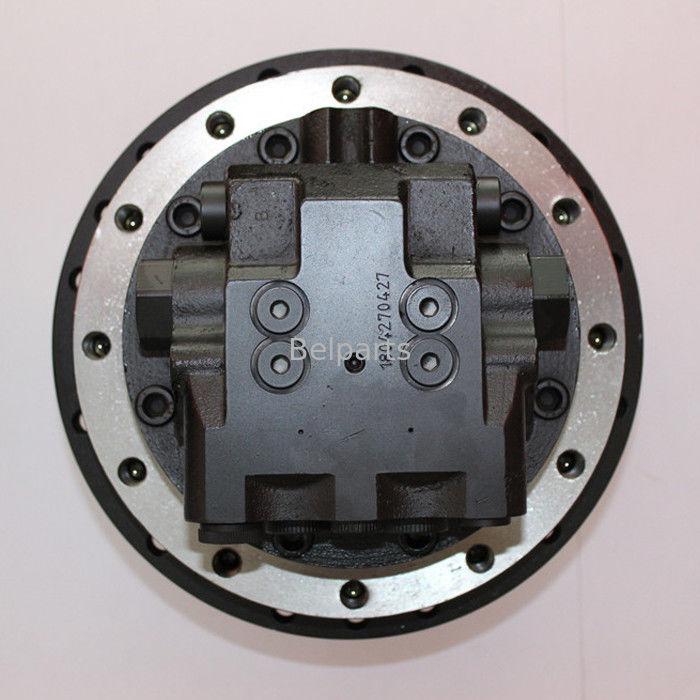

มอเตอร์ตัวลดการขับเคลื่อนสุดท้าย Doosan Daewoo DH55 DH60 DH60-7 DX60W 2401-9301C 401-00473 401-00524 K1039056 170403-00098 170403-00003C 170403-00003E 2401-9245 170403-00100B TM07VC
GM07 Final Drive Hydraulic Motor
,TM07 Final Drive Hydraulic Motor
,TM07 Final Drive
Doosan Daewoo DH55 DH60 DH60-7 DX60W รถยนต์การเดินทาง
เครื่องลดความเร็วทางไฮดรอลิกด้วยความเร็วสูง 8,340 N · m มีขอบ M14 12 หลุมกล่องเกียร์มอเตอร์การเคลื่อนไหวแบบไฮดรอลิกแบบแรงหนักใหม่ TM07VC ซีรี่ย์ ออกแบบสําหรับ Doosan / Daewoo 5.5?? 6.5 ตัน เครื่องขุดและเครื่องขุดล้อเปลี่ยนแปลงได้เต็มที่กับ Doosan ตัวจริง OEM เลขส่วน2401-9301C,401-00473,401-00524,K1039056,170403-00098,170403-00003C,170403-00003E,2401-9245และ170403-00100B.
1รายละเอียดการใช้งานทางเทคนิค
(หน่วยงานตรวจสอบผ่าน Doosan Mottrol แผนงานวิศวกรรม & Doosan Infracore แผนการอะไหล่)
| ปริมาตรวิศวกรรม | เมตรเทคนิคที่ได้รับการตรวจสอบ |
|---|---|
| จํานวนอะไหล่ Doosan OEM | 2401-9301C,401-00473,401-00524,K1039056,170403-00098,170403-00003C,170403-00003E,2401-9245,170403-00100B |
| พลาตฟอร์มมอเตอร์ไฮดรอลิก | TM07VC(มอเตอร์พิสตันแกนที่มีความสับสนที่แปรปรวน พร้อมเครื่องลดดาวน์สองระยะที่บูรณาการ) |
| รุ่น Doosan / Daewoo ที่เข้ากันได้ | DH55, DH55-V, DH60, DH60-7, DH60GOLD, DX60, DX60W (ซีรีส์ 6 ตัน) |
| ประเภทน้ําหนักของเครื่องขุด | 5เครื่องขุดขนาดเล็ก / มิดิ 6.5 ตัน |
| การขยับของมอเตอร์ (นาที / แม็กซ์) | 34.0 / 55.8 cm3/rev (แลกเปลี่ยนอัตโนมัติสองความเร็ว) |
| อัตราการเร่งลดดาวเคราะห์ | 53.71:1 |
| คมแรงดึงออกสูงสุด | 8,340 N·m |
| ความดันปลดระบบสูงสุด | 34.3 MPa(343 บาร์ / 4,975 PSI) |
| เกรดคุณภาพและการรับประกัน | 100% มาตรฐานใหม่ |
2. การตรวจสอบความเหมาะสมทางกายภาพและขนาดการติดตั้ง
(ตารางการตรวจสอบฟิสิกส์สําหรับการปรับตรงที่สอดคล้องกับภาพวาดทางเทคนิค OEM TM07VC)
| เครื่องจับตัววาด | ปริมาตรการปรับที่สําคัญ | ขนาดทางกายภาพ / รายละเอียด |
|---|---|---|
| A | วงกลมสปรอคเก็ตบอลท์ (PCD) | Ø345 มม. |
| B | กว้างขวางของพีโอที | Ø268 มิลลิเมตร(สเปร็อคต์เซ็นเตอร์แฟลนจ์) |
| C | กว้างของสปิกออตของสปิกออต | Ø306 มม. |
| D | วงกลมบอลท์กรอบ (PCD) | Ø124 มม. |
| E | กว้างกว้างของกองเครื่องบิน | Ø68 มม. |
| F | กว้างสปิโกตกรอบ | Ø244 มม. |
| G / H / J | ขั้นตอนการปรับสภาพรถยนต์ | G: 210 มิลลิเมตร H: 250 มิลลิเมตร |
| K | สปรอคเก็ต แฟลนจ์ โบลท์ไทร์ | 12 × M14 × P20 |
| L | สายรางสายบอลท์ | 12 × M14 × P20 |
| M | สนามทํางานไฮดรอลิกหลัก (A/B) | PF 1/2 นิ้ว(อัตราการไหลเข้า/ไหลออกแรงดันสูง) |
| N | สะพานระบายน้ํากระเป๋า (T) | PF 3/8"(ความดันต่ํา) |
| P | สายเปลี่ยนเครื่องบิน 2 ความเร็ว (Pi) | PF 1/4"(เลือกความเร็วการเดินทาง) |
3แก้ไข Doosan DH55 / DH60 การติดตาม Deviation และการยึดเครื่องมือดาวเคราะห์
การเผชิญหน้ากับการลื่นของรางภายใต้ภาระ การลากลากทางด้านเดียว หรือความร้อนที่เกินระดับรอบตัวดาวเคราะห์บนเครื่องขุด Doosan DH และ DX ขนาด 5.56.5 ตัน711 แผนการเคลื่อนไหวของดาวเคราะห์กับภาระชนิดแรงต่อแรง. ภายในวงจรการทํางานที่ยาวนาน, การสวมใส่บนผนังหน้ากลไก (ผนังสองคอน) ส่งผลให้น้ํามันกลีบลื่นและการเข้าของสกปรกบดส่งผลให้เกียร์ดาวเคราะห์ spalling และเข็มหักล้มในขณะเดียวกัน, การสกอร์ข้าม swashplate มอเตอร์และปลาตักเวลาของวาล์วทําให้ทางเดินภายในโดยตรงไปยังสายระบายน้ําPF 3/8"), ส่งผลให้การติดตามเบี่ยงเบนและการดึงดูดแท่งเลื่อนเขาที่ยาก.TM07VC(2401-9301C) ซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซองซอง
4คําถามที่พบบ่อย (เทคนิคและการค้า)
สําหรับเจ้าของเครื่องจักรและเครื่องจักรยานยนต์ (C-End Insights)
คําถาม: ผมตรวจสอบได้อย่างไรว่าหน่วย TM07VC ตรงกับเครื่องขุด Doosan DH60-7 ของผม?A: วัดรูปแบบหลุมการติดตั้งของคุณและกว้างของฮับ:Ø345 มิลลิเมตร บอลท์สเตนเน็ต PCD กับบอลท์ 12 × M14, aØ268 มิลลิเมตร, aØ244 มิลลิเมตรกรอบตากน้ําและ12 × M14 โบลท์ด้านกรอบถ้าจํานวนหลุมของหมัดของคุณเป็น 12 ในทั้งสองข้าง มันจะหมัดตรงไปในที่ โดยไม่มีการปรับเปลี่ยนเครื่องจักร
ถาม: เครื่องยนต์สุดท้ายนี้ พร้อมน้ํามันเครื่องยนต์ดาวเคราะห์ไหม?ตอบ: เปล่า รวมการเดินทางถูกจัดส่งพร้อมกับของเหลวการทดสอบป้องกันสนิมภายในเท่านั้น ก่อนการใช้งานเครื่อง, เติมกระเป๋าลดดาวประมาณ 1.2 ‰ 1.5 ลิตรของน้ํามัน SAE 80W-90 หรือ 85W-140 GL-5 สําหรับเครื่องจักรแรง จนกว่าน้ํามันจะถึงปุ่มระดับแนวราบ.
สําหรับนักค้าอุปกรณ์และสถานที่ซ่อมแซม (B-End Insights)
คําถาม: ความสามารถในการแลกเปลี่ยนของตัวเลขชิ้นส่วนของ Doosan คืออะไร2401-9301C,401-00473และ170403-00098?ตอบ: เลขชิ้นส่วนเหล่านี้เป็นตัวแทนของ Doosan / Daewoo ร้านผลิตอย่างเป็นทางการTM07VCแพลตฟอร์มลดน้ํา (53.711 ความสัมพันธ์ของเกียร์, 8,340 N · m ทอร์ค, PF 1/2 "ท่าทางหลัก) พวกเขาเป็น 100% ฟิสิกอลและไฮดรอลิกแลกเปลี่ยน, ยอมให้ผู้จําหน่ายรวมคลังอะไหล่ทั่ว Doosan DH55, DH60-7,และเครื่อง DX60W ที่มี SKU เดียว.

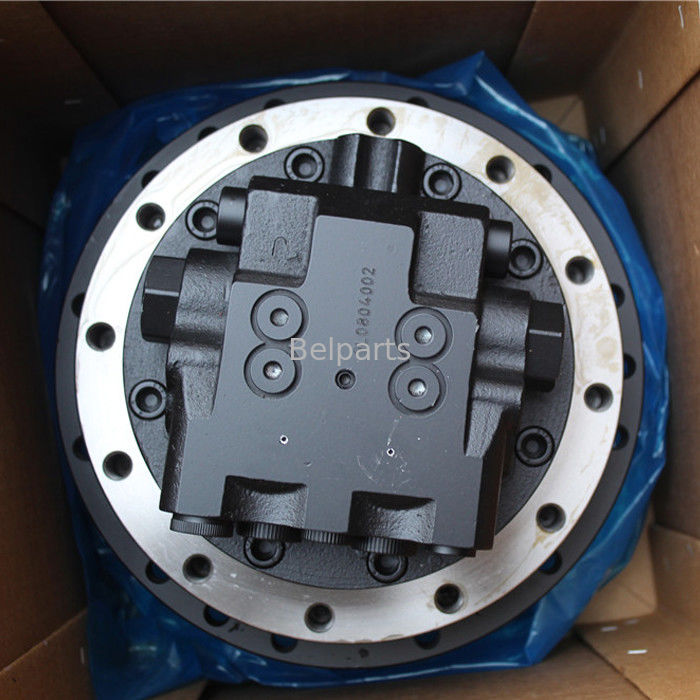

Q: มาตรฐานการบรรจุส่งออกใดที่ใช้สําหรับการขนส่งสินค้าระหว่างประเทศ?A: ทุกเครื่องขับ TM07VC ได้รับการบํารุงรักษาด้วยเคลือบกันสนิม ติดตั้งกับหมวกประตูที่ใช้งานหนักที่มีเส้นใย ปิดในกระเป๋าพอลิ VCI ที่ทนความชื้น และมั่นคงภายในกล่องส่งออกไม้ ISPM-15 ที่ถูกระบายเชื้อเพลิง.
