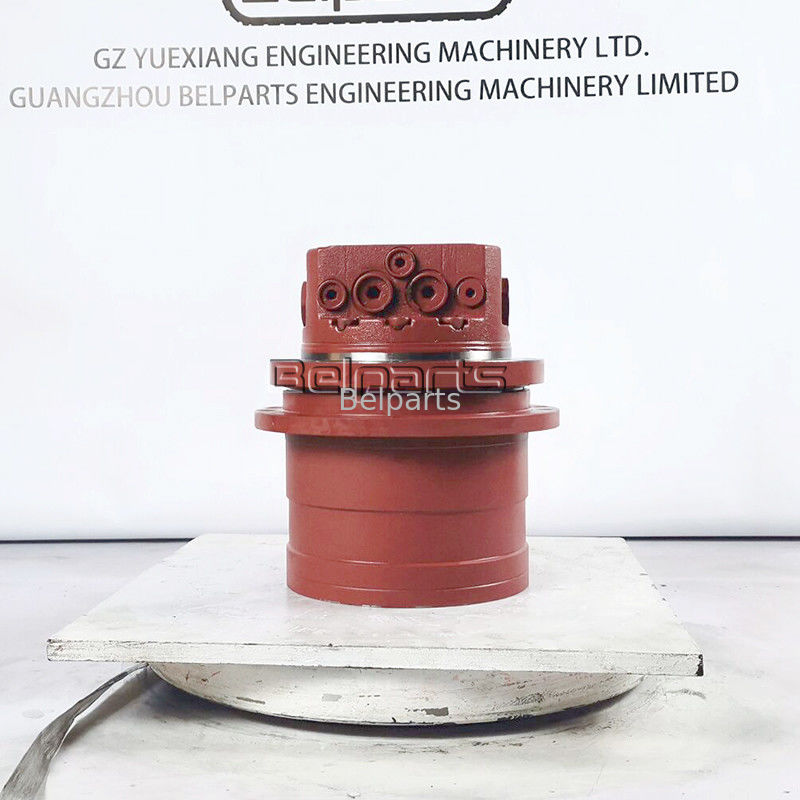

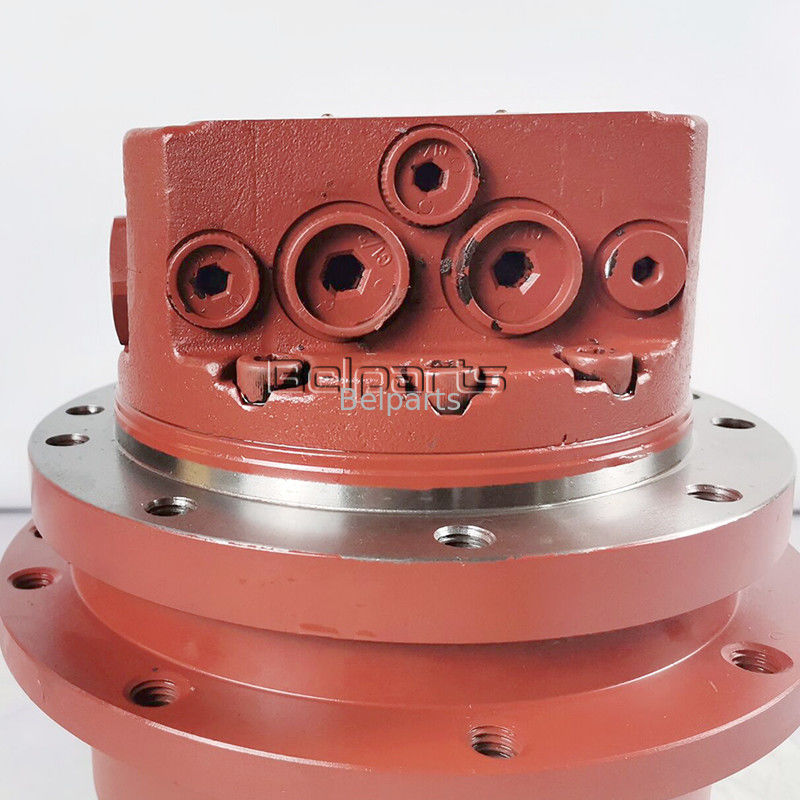

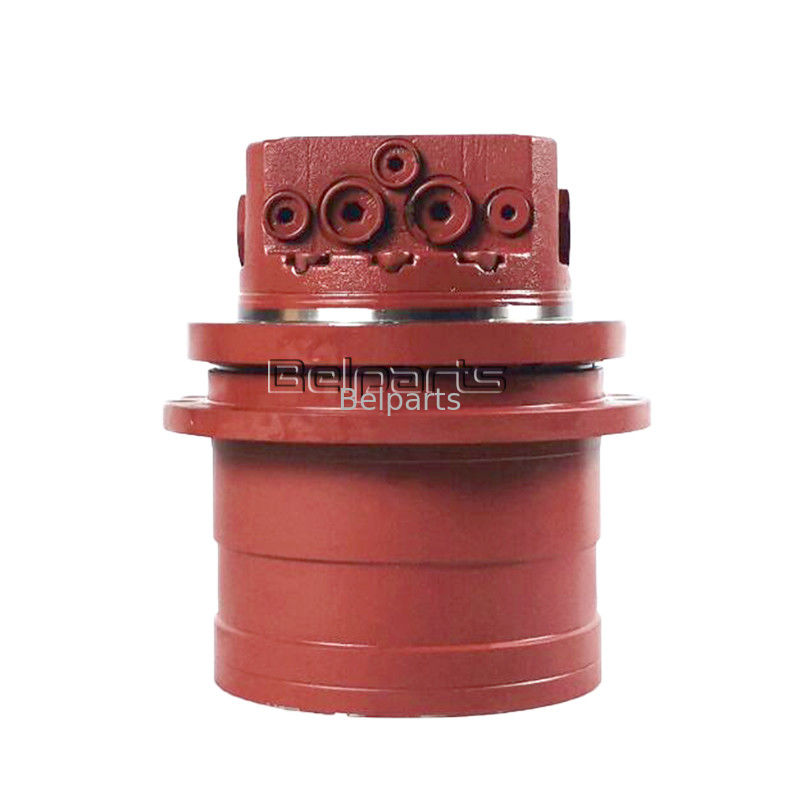

Komatsu PC45MR-5 PC50MR-5 PC55MR-5 Final Drive 22N-60-51300 FU1BB25159640A รถขุดขนาดเล็กมอเตอร์ท่องเที่ยว
ชุดประกอบมอเตอร์เดินทางของรถขุด
,ชุดประกอบมอเตอร์เดินทาง E325cl
,ชุดประกอบมอเตอร์เดินทาง Pc50
แรงบิดหนัก 6300 N·m และเฟืองโซ่ 12 โบลต์ ขนาด 230 มม. เหมาะสำหรับรถขุด Komatsu ขนาด 5.0–6.0 ตันมอเตอร์ขับเคลื่อนไฮดรอลิกแบบสองความเร็วทดแทน OEM โดยตรง พร้อมชุดเกียร์ทดรอบแพลเน็ตทารีอัตราทด 47.5:1 ออกแบบมาโดยเฉพาะสำหรับรถขุดขนาดเล็ก Komatsu PC45MR-5, PC50MR-5 และ PC55MR-5 ที่ใช้เฟืองโซ่ 12 รู
(การยืนยันอำนาจผ่านแคตตาล็อกอะไหล่ Komatsu EPC และฐานข้อมูลรถขุดขนาดเล็ก)
| พารามิเตอร์ทางวิศวกรรม | ค่าที่วัดได้ที่ยืนยันแล้ว |
|---|---|
| หมายเลขอะไหล่ OEM ของ Komatsu | 22N-60-51300, FU1BB25159640A |
| รถขุด Komatsu ที่เข้ากันได้ | Komatsu PC45MR-5, PC50MR-5, PC55MR-5 |
| แพลตฟอร์มแกนขับมอเตอร์ | รุ่น Axial Piston สำหรับงานหนัก 2 สปีด |
| ระดับน้ำหนักรถขุด | 5.0 – 6.0 ตัน (รุ่น MR-5 สมัยใหม่) |
| ปริมาตรกระบอกสูบ (สูง / ต่ำ) | 19 / 34 มล./รอบ |
| แรงบิดเอาต์พุต (สูง / ต่ำ) | 3500 / 6300 N·m |
| ความเร็วรอบเพลาเอาต์พุต (สูง / ต่ำ) | 55 / 30 รอบ/นาที |
| แรงดันใช้งานวงจร | 24.5 MPa |
| อัตราการไหลเข้าที่กำหนด | 50 ลิตร/นาที |
| อัตราทดเกียร์ทดรอบแพลเน็ตทารี | 47.5 : 1 (อัตราทดลดแรงบิดสูง) |
| สภาพ / การรับประกัน | ใหม่ 100% / 12 เดือน |
(การวัดที่แม่นยำสำหรับเฟรมตีนตะขาบ Komatsu MR-5 เสริมเหล็ก 12 โบลต์)
| ส่วนต่อประสานทางกล | พารามิเตอร์มิติ | บทบาทการติดตั้ง |
|---|---|---|
| เส้นผ่านศูนย์กลางการจัดตำแหน่งแชสซี | 180 มม. | แกนจัดตำแหน่งภายในแชสซีสำหรับงานหนัก |
| รูปแบบโบลต์เฟรมตีนตะขาบ | 9 × φ14 มม. | วงแหวนโบลต์ M14 เสริมเหล็กสำหรับการติดตั้งเฟรม |
| แกนนำเฟืองขับ (ID) | 230 มม. | แกนนำเฟืองขับรุ่นใหม่ขนาด 230 มม. |

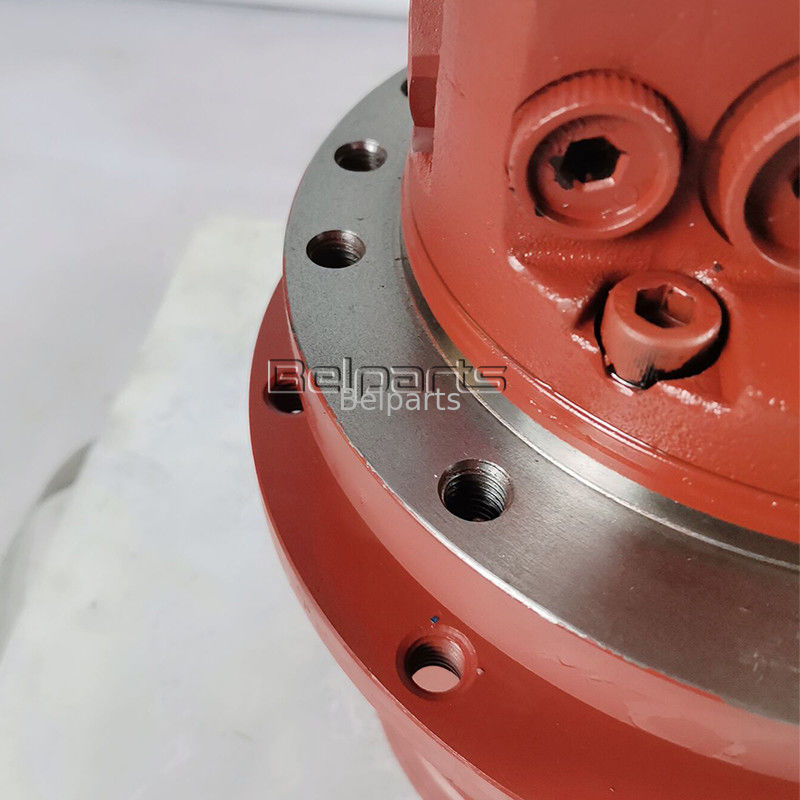

| รูปแบบโบลต์เฟืองขับ | 12 × φ14 มม. | รูปแบบ M14 เฉพาะสำหรับ MR-5 เพื่อต้านทานแรงเฉือนสูง |
ประสบปัญหาโบลต์เฟืองโซ่ไม่ตรงกันเมื่อเปลี่ยนไดรฟ์ หรือสังเกตเห็นการหน่วงของตีนตะขาบเมื่อเคลื่อนที่ภายใต้ภาระหรือไม่? รถขุด Komatsu รุ่น Dash-5 (MR-5) สมัยใหม่ได้อัปเกรดส่วนต่อประสานเฟืองขับเป็นวงแหวนโบลต์ M14 12 รู (แกนนำ 230 มม.) เพื่อกระจายแรงบิดในการขับเคลื่อน 6300 N·m ที่หนักหน่วง การติดตั้งไดรฟ์ 9 รูรุ่นเก่า (เช่น 22M-60-32501) ทำให้โบลต์ไม่ตรงกันอย่างรุนแรง เมื่อใช้งานเป็นเวลานานที่แรงดัน 24.5 MPa การรั่วไหลของแรงดันภายในผ่านลูกสูบควบคุมปริมาตรกระบอกสูบ 34 มล./รอบ ทำให้การเปลี่ยนเกียร์สองช้าลง ทำให้มอเตอร์ไม่สามารถส่งแรงบิดสูงสุด 6300 N·m ในเกียร์ต่ำได้ การติดตั้ง 22N-60-51300 final drive ที่ผลิตด้วยเครื่องจักรที่แม่นยำของเรา รับประกันการจัดตำแหน่ง 12 โบลต์ 100% การยึดด้วยโบลต์ M14 ที่แข็งแรง และแรงฉุดปีนป่ายไฮดรอลิกเต็มที่
ถาม: ฉันจะตรวจสอบได้อย่างไรว่า Komatsu ของฉันต้องการไดรฟ์เฟืองโซ่ 12 รูนี้ แทนที่จะเป็นรุ่น 9 รูเก่า? ตอบ: นับจำนวนรูโบลต์ยึดบนเฟืองขับของคุณ หากเครื่องจักรของคุณเป็นรุ่น Dash-5 (PC45MR-5, PC50MR-5, PC55MR-5) ที่มีรูโบลต์เฟืองโซ่ 12 รู (φ14 มม.) และแกนนำภายใน 230 มม. เครื่องจักรของคุณต้องการไดรฟ์สำหรับงานหนัก 22N-60-51300 นี้ (รุ่น MR-3 เก่ามักใช้เฟืองโซ่ 9 รู)
ถาม: ขั้นตอนการหล่อลื่นเริ่มต้นที่จำเป็นสำหรับไดรฟ์ทดแทนนี้คืออะไร? ตอบ: เติมน้ำมันไฮดรอลิก ISO VG 46 ใหม่เข้าไปในเสื้อสูบมอเตอร์ผ่านรูถ่ายน้ำมันด้านบน แยกต่างหาก ให้เติมน้ำมันเกียร์ชนิดทนแรงกดสูง SAE 80W-90 ลงในชุดเกียร์ทดรอบแพลเน็ตทารี จนถึงระดับรูตรวจสอบน้ำมันแนวนอนก่อนสตาร์ทเครื่องยนต์
ถาม: 22N-60-51300 อ้างอิงกับ FU1BB25159640A ในรุ่น Dash-5 ได้อย่างไร? ตอบ: 22N-60-51300(Komatsu OEM) และ FU1BB25159640A(หมายเลขที่ประทับบนผู้ผลิต) เป็นชื่อเดียวกันจากโรงงานที่ระบุสำหรับทุกรุ่นตั้งแต่ PC45MR-5 ถึง PC55MR-5 โดยมีแกนนำเฟืองโซ่ 12 รู ขนาด 230 มม. และอัตราทด 47.5:1 เหมือนกัน เพื่อการรวมสินค้าคงคลังแบบ SKU เดียว
ถาม: มาตรฐานการบรรจุภัณฑ์สำหรับการขนส่งในต่างประเทศคืออะไร? ตอบ: ไดรฟ์แต่ละตัวจะได้รับการเคลือบสารป้องกันสนิมภายใน บรรจุในถุงพลาสติก VCI (Vapor Corrosion Inhibitor) ชนิดหนา และยึดอย่างแน่นหนาภายในกล่องไม้ส่งออกที่ผ่านการอบฆ่าเชื้อตามมาตรฐาน ISPM-15 ซึ่งออกแบบมาสำหรับการขนส่งทางตู้คอนเทนเนอร์และทางอากาศ
