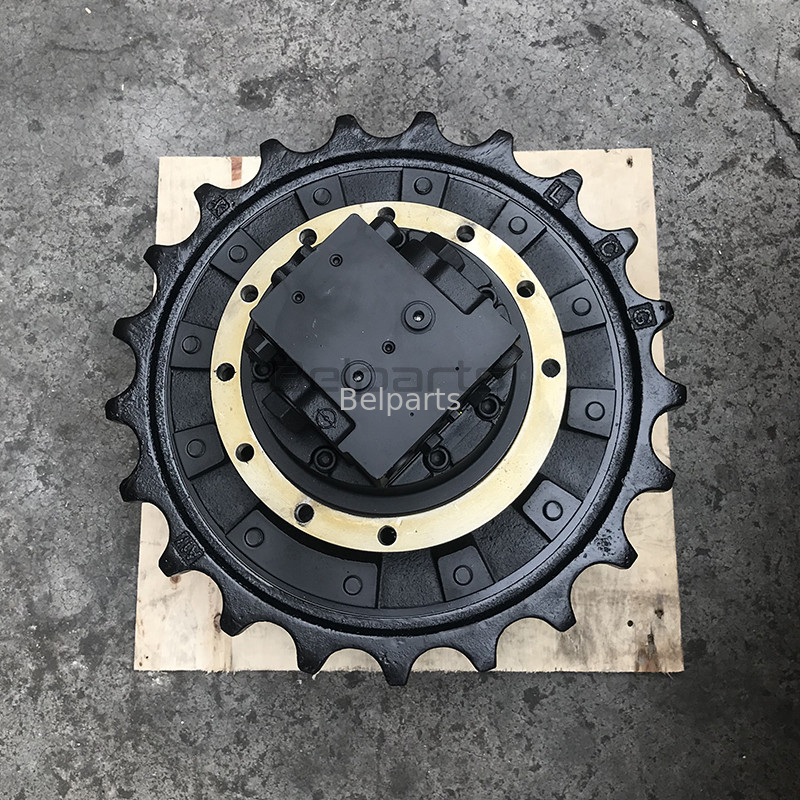

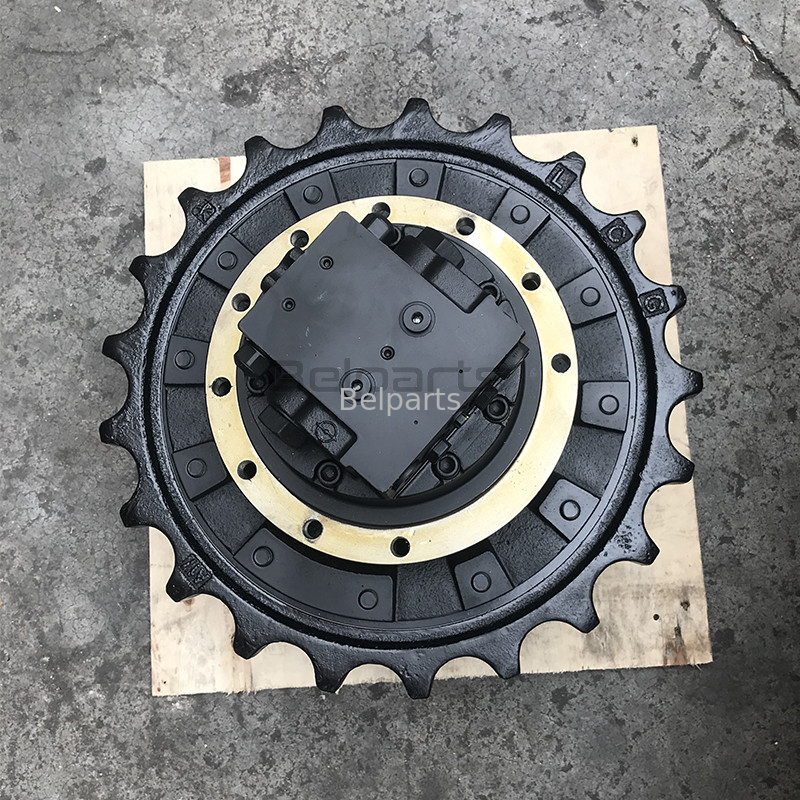

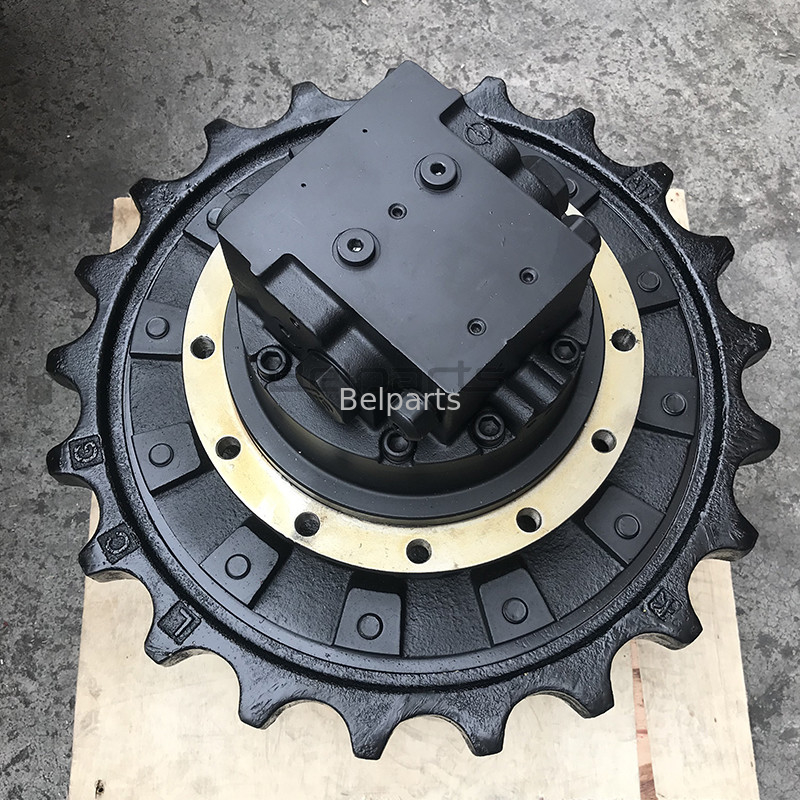

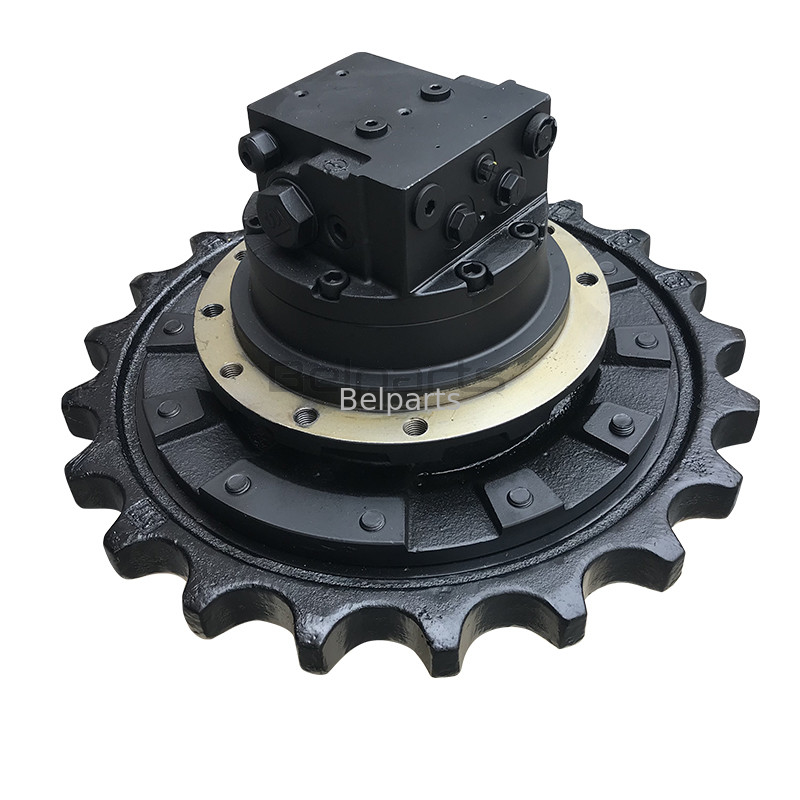

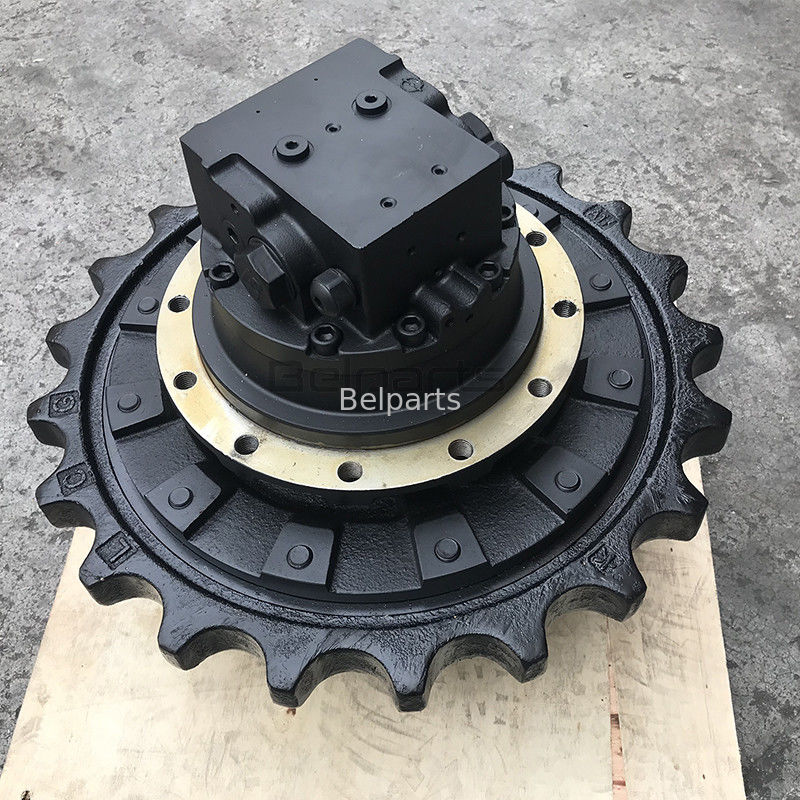

172900-66370 182900-33470 ชุดขับสุดท้ายสำหรับ Yanmar B6U VIO60-6B| Nabtesco GM06VL TM06N Travel Motor
การติดตั้งเฟืองโซ่ขนาด 230 มม. และความลึกนำร่อง 75.5 มม. สำหรับรถขุด Yanmar ขนาด 5.0-6.0 ตันมอเตอร์เดินทางไฮดรอลิกแบบสองความเร็ว (Snellgange 2-Speed) ทดแทน Nabtesco GM06VL / TM06N ที่ได้มาตรฐาน OEM พร้อมชุดเกียร์ทดรอบดาวเคราะห์ในตัว ออกแบบมาโดยเฉพาะสำหรับรถขุดขนาดเล็ก Yanmar B6U VIO60-6B
1. ข้อกำหนดการใช้งานทางเทคนิค
(การยืนยันโดยอ้างอิงจากแคตตาล็อกอะไหล่ Yanmar EPC และฐานข้อมูลวิศวกรรม GM06VL/TM06N)
| พารามิเตอร์ทางวิศวกรรม | ค่าเมตริกที่ยืนยันแล้ว |
|---|---|
| หมายเลขอะไหล่ OEM ของ YANMAR | 172900-66370, 182900-33470 (ทางเลือก: 17290066370, 18290033470, 182900-3347) |
| แพลตฟอร์มแกนขับมอเตอร์ | ทางเลือกของ Nabtesco GM06VL / ซีรีส์ TM06N (ลูกสูบแนวแกน 2 จังหวะ) |
| เครื่องจักร Yanmar ที่เข้ากันได้ | YANMAR B6U VIO60-6B (ยังใช้ได้กับซีรีส์ B6, B50-2) |
| ระดับน้ำหนักรถขุด | ระดับ 5.0 – 6.0 ตัน |
| แรงดันไฮดรอลิกขณะทำงาน | 21.0 – 24.5 MPa |
| รูปแบบสลักยึดโครง | 9 × M14 (สลักยึดโครงขนาด φ14 มม.) |
| รูปแบบสลักยึดเฟืองขับ | 12 × M14 (สลักยึดเฟืองขนาด φ14 มม.) |
| น้ำหนักสุทธิของหน่วย | 61.0 กก. (โครงสร้างหล่อแบบหนา) |
| ขนาดบรรจุภัณฑ์ | 38 × 38 × 49 ซม. |
| สภาพ / การรับประกัน | ใหม่ 100% / 12 เดือน |
2. แบบแปลนช่วงล่างที่สมบูรณ์และมิติการติดตั้ง
(การวัดทางวิศวกรรมโดยตรงจากแบบแปลน TM06N สำหรับเฟรมตีนตะขาบ Yanmar B6U)
| ตัวบ่งชี้มิติ | ค่าเมตริก | บทบาทและคำอธิบายการติดตั้ง |
|---|---|---|
| A (ความลึกนำร่อง) | 75.5 มม. | ความลึกในการจัดตำแหน่งช่วงล่างแบบเข้าลึก |
| ØB (นำร่องนอกโครง) | 220 มม. | วงแหวนนำร่องยึดโครงภายนอก |
| ØC (นำร่องในโครง) | 180 มม. | วงแหวนจัดตำแหน่งเฟรมตีนตะขาบด้านใน |
| ØD (นำร่องเฟืองขับ) | 230 มม. | แกนกลางเฟืองขับขนาด 230 มม. แบบหนา |
| ØE (PCD สลักเฟืองขับ) | 262 มม. | เส้นผ่านศูนย์กลางวงกลมระยะห่าง 12 รูสำหรับเฟืองขับ |
| ØF (เส้นผ่านศูนย์กลางหน้าแปลน) | 284 มม. | เส้นผ่านศูนย์กลางหน้าแปลนยึดโครงสร้างหลัก |
| รูปแบบสลักยึดเฟรมตีนตะขาบ | 9 × M14 | ยึดตรงกับเฟรมช่วงล่าง OEM |
| รูปแบบสลักยึดเฟืองขับ | 12 × M14 | รูปแบบ 12 สลัก M14 สำหรับแรงเฉือนแรงฉุดสูง |
3. การแก้ไขการโก่งตัวของหน้าแปลนและการหน่วงเวลาเปลี่ยนเกียร์สองจังหวะของ Yanmar B6U VIO60-6B
รถ Yanmar B6U แบบ Zero-tail ของคุณมีอาการอืดขณะดันดินหนัก หรือสั่นเมื่อเปลี่ยนเป็นความเร็วสูงหรือไม่? แพลตฟอร์ม Zero-tail ของ Yanmar B6U ส่งแรงบิดต้านการหมุนที่รุนแรงไปยังเฟืองขับขนาด 230 มม. การเกรดดินอย่างต่อเนื่องที่ 24.5 MPa ทำให้ความลึกนำร่อง 75.5 มม. (A) ต้องรับแรงงัดที่รุนแรง เมื่อใช้งานเป็นเวลานาน การคลอนของลูกปืนภายในจะทำให้เฟืองทด GM06VL เข้าที่มุมที่ไม่ถูกต้อง ในขณะเดียวกัน การปนเปื้อนของของเหลวภายในบล็อกเปลี่ยนความเร็วสองจังหวะ Snellgange จะขัดขวางการเปลี่ยนตำแหน่งที่ราบรื่น ทำให้ตีนตะขาบติดอยู่ในเกียร์สูงและสูญเสียแรงฉุดที่ความเร็วต่ำ การติดตั้งชุดขับสุดท้าย 172900-66370ที่ผลิตด้วยความแม่นยำของเรา จะคืนค่าการจัดแนว 230 มม. ที่เป็นศูนย์กลาง 100% ขจัดระยะคลอนของเฟือง และให้การเคลื่อนที่สองจังหวะที่เชื่อถือได้
4. คำถามที่พบบ่อย (ด้านเทคนิคและเชิงพาณิชย์)
สำหรับเจ้าของและผู้ปฏิบัติงานเครื่องจักร (ข้อมูลเชิงลึกจากมุมมอง C)
ถาม: ชุดขับสุดท้าย TM06N นี้จะยึดติดกับ Yanmar B6U ของฉันโดยตรงโดยไม่ต้องดัดแปลงเฟืองขับหรือไม่? ตอบ: ใช่ มันตรงกับหมายเลขอะไหล่ OEM จากโรงงาน 172900-66370 และ 182900-33470 โดยตรง นำร่องโครง 180 มม. (ØC), นำร่องเฟืองขับ 230 มม. (ØD), PCD เฟืองขับ 262 มม. (ØE พร้อมรู 12xM14) และความลึกขั้น 75.5 มม. (A) สอดคล้องกับเฟรมตีนตะขาบ B6U ของคุณอย่างสมบูรณ์
ถาม: ขั้นตอนการหล่อลื่นเริ่มต้นที่จำเป็นก่อนใช้งานชุดขับทดแทนนี้คืออะไร? ตอบ: เติมน้ำมันไฮดรอลิก ISO VG 46 ใหม่เข้าไปในเสื้อมอเตอร์ไฮดรอลิกผ่านรูถ่ายน้ำมันด้านบน แยกต่างหาก ให้เติมน้ำมันเกียร์ทนแรงดันสูง SAE 80W-90 ลงในชุดเกียร์ทดรอบจนถึงระดับน้ำมันที่ช่องตรวจวัดระดับน้ำมันแนวนอน ก่อนสตาร์ทเครื่องยนต์
สำหรับตัวแทนจำหน่ายอุปกรณ์และศูนย์ซ่อม (ข้อมูลเชิงลึกจากมุมมอง B)
ถาม: 172900-66370 เทียบกับ 182900-33470 และ Nabtesco GM06VL ได้อย่างไร? ตอบ: 172900-66370 และ 182900-33470 เป็นหมายเลขอะไหล่ประกอบที่สามารถใช้ทดแทนกันได้โดยตรงจากโรงงานสำหรับ Yanmar B6U และซีรีส์ B6 หน่วย TM06N นี้ทำหน้าที่เป็นชุดทดแทนแบบหนาสำหรับแพลตฟอร์ม Nabtesco GM06VL เดิม ทำให้สามารถรวมสินค้าคงคลังเป็น SKU เดียวได้
ถาม: ข้อกำหนดการขนส่งสินค้าสำหรับการจัดส่งระหว่างประเทศที่แน่นอนคืออะไร? ตอบ: ชุดประกอบที่บรรจุหีบห่อมีน้ำหนักสุทธิ 61.0 กก. (น้ำหนักรวมเมื่อบรรจุประมาณ 64.0 กก.) และมีขนาด 38 × 38 × 49 ซม. (0.071 CBM) ชุดขับแต่ละชุดจะถูกปิดผนึกในถุงพลาสติกป้องกันการกัดกร่อนด้วยไอระเหย (VCI) และยึดอย่างแน่นหนาภายในกล่องไม้ส่งออกที่ผ่านการอบฆ่าเชื้อตามมาตรฐาน ISPM-15
