Komatsu PC50UU-1 PC50UU-2 Final Drive 20U-60-12200 20U-60-12100 20U-60-23330 TZ512B1000-01 ลดการเดินทางมอเตอร์
โคมาตซู Excavator เครื่องยนต์เดินทาง assy
,PC50UU-2 เครื่องขุด
,20U-60-12100 เครื่องขุด

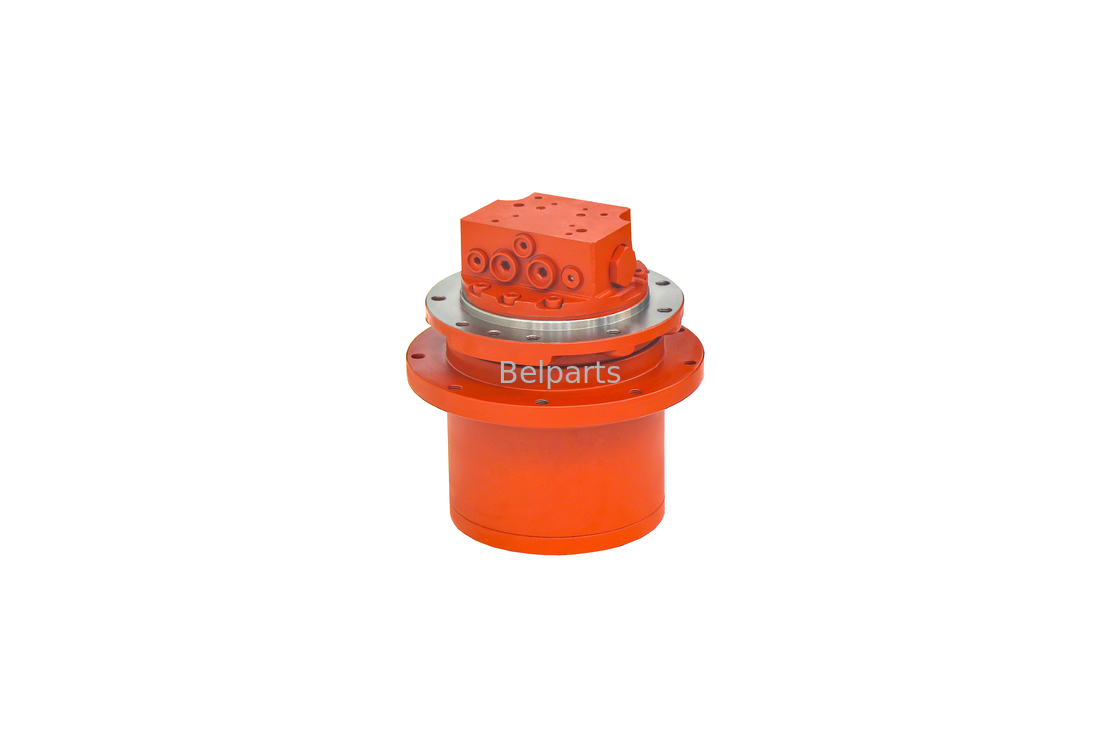

20U-60-12200 20U-60-23320 Final Drive สำหรับ Komatsu PC50UU-1 PC50UU-2 | TZ512B1000-01 Travel Motor
แรงบิดมหาศาล 8312 N·m และแพลตฟอร์มขับเคลื่อน PHV-4B สำหรับรถขุด Komatsu ขนาด 5.0 ตันมอเตอร์ขับเคลื่อนไฮดรอลิกทดแทน OEM โดยตรงพร้อมชุดเกียร์ทดรอบดาวเคราะห์ในตัว ออกแบบมาโดยเฉพาะสำหรับรถขุดขนาดเล็กแบบ Zero-tail-swing Komatsu PC50UU-1 และ PC50UU-2
1. ข้อมูลจำเพาะการทำงานทางเทคนิค
(การตรวจสอบสิทธิ์ผ่านแคตตาล็อกอะไหล่ Komatsu EPC และฐานข้อมูลไฮดรอลิก Teijin/Nachi)
| พารามิเตอร์ทางวิศวกรรม | ค่าเมตริกที่ตรวจสอบแล้ว |
|---|---|
| หมายเลขอะไหล่ Komatsu OEM | 20U-60-12200, 20U-60-23320, 20U-60-23330, 20U-60-23310, 20U-60-23331, 20U-60-12100 |
| รหัสประทับตราผู้ผลิต | TZ512B1000-01, TZ535B1000-00, TZ587B1000-00, TZ531B1000-00, TZ538B200001EU |
| เครื่องจักร Komatsu ที่เข้ากันได้ | Komatsu PC50UU-1, PC50UU-2, PC40MR-2, PC50FR-1, PC50UD-2 |
| แพลตฟอร์มแกนขับมอเตอร์ | แพลตฟอร์ม PHV-4B สำหรับงานหนัก (ลูกสูบแนวแกน 2 สปีด) |
| ระดับน้ำหนักรถขุด | 4.5 – 5.5 ตัน (ใช้ได้กับน้ำหนักรถขุดสูงสุด 6.0 ตัน) |
| ปริมาตรกระบอกสูบสูงสุด | 2131.6 ซม.³/รอบ |
| แรงบิดสูงสุดตามทฤษฎี | 8312 N·m (แรงดึงลากสูงสุด) |
| แรงดันใช้งานสูงสุด | 26.5 MPa |
| สภาพ / การรับประกัน | ใหม่ 100% / 12 เดือน |
2. การแก้ไขปัญหาการสูญเสียกำลังและการติดขัดในการเปลี่ยนเกียร์ของ Komatsu PC50UU เมื่อขุดแบบออฟเซ็ต
รถ PC50UU ของคุณสูญเสียแรงผลักขณะปีนขึ้นเมื่อขุดแบบ Zero-tail หรือเลี้ยวเมื่อเคลื่อนที่ด้วยเกียร์สูงหรือไม่?รถขุดบูมออฟเซ็ต Komatsu PC50UU ทำให้ Final Drive ได้รับแรงกดด้านข้างที่รุนแรงเมื่อขุดชิดกับฐานรากอาคาร การทำงานที่ 26.5 MPa การไหลเวียนภายในผ่านแผ่นตั้งเวลาการกระจายที่สึกหรอ (TZ5350A2009-00) ทำให้ลูกสูบหมุน (TZ510B2105-00) ขาดแคลน ทำให้แรงบิดในการแตกหักความเร็วต่ำลดลงต่ำกว่าเกณฑ์ 8312 N·m ของโรงงาน ขณะเดียวกัน สิ่งสกปรกในรูระบายน้ำมันภายใน (TZ300B2044-00) ทำให้มอเตอร์ติดอยู่ในโหมดความเร็วเดียวที่เฉื่อยชา การติดตั้ง Final Drive ที่ปรับปริมาตรอย่างแม่นยำของเรา 20U-60-23320 จะคืนค่าการบีบอัดปริมาตรเต็ม 26.5 MPa ขจัดอาการเลี้ยวเบี่ยง และให้การติดตามความเร็วคู่แบบซิงโครไนซ์
3. ภาพระเบิดและรายละเอียดส่วนประกอบภายใน
(อ้างอิงอะไหล่ภายในสำหรับชุดขับเคลื่อน Komatsu / Teijin 20U-60-23320 / TZ538B200001EU)
| อ้างอิง # | หมายเลขชิ้นส่วน | ชื่อและคำอธิบายชิ้นส่วน | จำนวน |
|---|---|---|---|
| — | 20U-60-23320 |
ชุดประกอบ Final Drive(ชุดประกอบ Final Drive ที่สมบูรณ์) | 1 |
| — | TZ538B200001EU |
มอเตอร์, ไฮดรอลิก(ส่วนแกนมอเตอร์ลูกสูบแนวแกน) | 1 |
| 1 | TZ538B211100-U |
ชุดหน้าแปลน, ด้านหลัง(วาล์วบล็อกฝาครอบพอร์ตด้านหลัง) | 1 |
| 2 | TZ50H1-8 |
จุก(จุกตรวจสอบพอร์ตไฮดรอลิก) | 3 |
| 3 | TZM8700-060 |
จุก(จุกตรวจสอบตัวเรือน) | 3 |
| 4 | TZ300B2044-00 |
รูระบาย(รูระบายน้ำมันวาล์วควบคุมนำร่อง) | 2 |
| 5 | TZ12142070-00 |
รูระบาย(รูระบายน้ำมันควบคุมหลัก) | 1 |
| 7 | TZ538B2052-00 |
ตัวหยุด(ตัวจำกัดระยะชักสปูลเปลี่ยนเกียร์) | 2 |
| 8 | TZ510B2056-00 |
สปริง(สปริงคืนตัวสปูลเปลี่ยนเกียร์) | 2 |
| 10 | TZJ82401-922-9 |
โอริง(ซีลหน้าแปลนแรงดันสูง) | 2 |
| 11 | TZ300A2054-00 |
วาล์ว(วาล์วลดความเร็วแบบสมดุล) | 2 |
| 12 | TZ300A2055-00 |
สปริง(สปริงเช็ควาล์วแบบสมดุล) | 2 |
| 20 | TZ510B2002-01 |
เพลา(เพลาส่งออกแบบมีร่อง) | 1 |
| 21 | TZ510B2029-00 |
ลูกปืนเม็ดกลม(ลูกปืนเม็ดกลมรองรับเพลาหลัก) | 1 |
| 22 | TZ15Z-17-39-8 |
ซีลน้ำมัน(ซีลน้ำมันเพลาแรงดันสูง) | 1 |
| 23 | TZ512B2004-00 |
บล็อกกระบอกสูบ(เสื้อสูบหมุน) | 1 |
| 24 | TZ510B2007-01 |
แผ่นยึด(แผ่นยึดลูกสูบ) | 1 |
| 25 | TZ510B2105-00 |
ชุดลูกสูบ(ชุดลูกสูบไฮโดรสแตติก 9 ชิ้น) | 1 |
| 26 | TZ510B200301-E |
แผ่นสวอช(แผ่นสวอชปรับปริมาตร) | 1 |
| 27 | TZ510B2032-01 |
แผ่นรองรับแรง(แผ่นรองรับแรงแผ่นสวอชชุบแข็ง) | 1 |
| 28 | TZ510B2006-00 |
ถ้วยรองรับแรง(บุชทรงกลมเสื้อสูบ) | 1 |
| 29 | TZ510B2070-01 |
ชุดลูกสูบ(ลูกสูบควบคุมปริมาตร) | 1 |
| 32 | TZ510B2014-00 |
สปริง(สปริงแรงกดศูนย์กลางเสื้อสูบ) | 1 |
| 35 | TZ5350A2009-00 |
แผ่นตั้งเวลา(แผ่นวาล์วสองทิศทางความแม่นยำ) | 1 |
| 36 | 06000-06201 |
ลูกปืนเม็ดกลม(ลูกปืนเม็ดกลมรองรับเพลาหลัง) | 1 |
4. คำถามที่พบบ่อย (ด้านเทคนิคและเชิงพาณิชย์)
สำหรับเจ้าของและผู้ปฏิบัติงานเครื่องจักร (ข้อมูลเชิงลึก C-End)
ถาม: Final Drive นี้จะติดตั้งเข้ากับ Komatsu PC50UU-2 ของฉันได้โดยตรงโดยไม่ต้องดัดแปลงสายไฮดรอลิกหรือไม่? ตอบ: ใช่ มันตรงกับหมายเลขอะไหล่ OEM จากโรงงาน 20U-60-23320 และ 20U-60-12200 โดยตรง หน้าแปลนยึดโครงเครื่อง, ร่องรองรับเฟืองขับ และพอร์ตไฮดรอลิกหลักเดินหน้า/ถอยหลัง/ระบายน้ำ สอดคล้องกับเฟรมตีนตะขาบ PC50UU ที่มีอยู่ของคุณอย่างสมบูรณ์
ถาม: ฉันสามารถซ่อมมอเตอร์ที่มีอยู่ของฉันโดยใช้ชิ้นส่วนแต่ละชิ้น เช่น TZ512B2004-00 และ TZ510B2105-00 อย่างไร? ตอบ: แม้ว่าการเปลี่ยนชุดลูกสูบภายใน (25) และบล็อกกระบอกสูบ (23) จะคืนค่าซีลปริมาตรได้ แต่การสึกหรอภายในอย่างรุนแรงมักจะทำให้ดุมเกียร์ทดรอบปนเปื้อนด้วยเศษทองเหลืองละเอียด การติดตั้งชุดประกอบที่ปรับเทียบไว้ล่วงหน้า (20U-60-23320) รับประกันระยะห่างตามโรงงานและการรับประกันเต็ม 12 เดือน
สำหรับตัวแทนจำหน่ายอุปกรณ์และศูนย์ซ่อม (ข้อมูลเชิงลึก B-End)
ถาม: 20U-60-12200 อ้างอิงกับ 20U-60-23320 และ TZ512B1000-01 อย่างไร? ตอบ: 20U-60-12200, 20U-60-23320, 20U-60-23330, และ 20U-60-23310 เป็นการอัปเดตหมายเลขอะไหล่จากโรงงาน Komatsu ที่ต่อเนื่องกันสำหรับแพลตฟอร์ม PC50UU-1/2 ซึ่งสอดคล้องโดยตรงกับรหัสหล่อขึ้นรูปของผู้ผลิต TZ512B1000-01 และ TZ538B200001EU ด้วยปริมาตร PHV-4B 2131.6 ซม.³/รอบ และอัตราแรงบิด 8312 N·m ที่เหมือนกัน

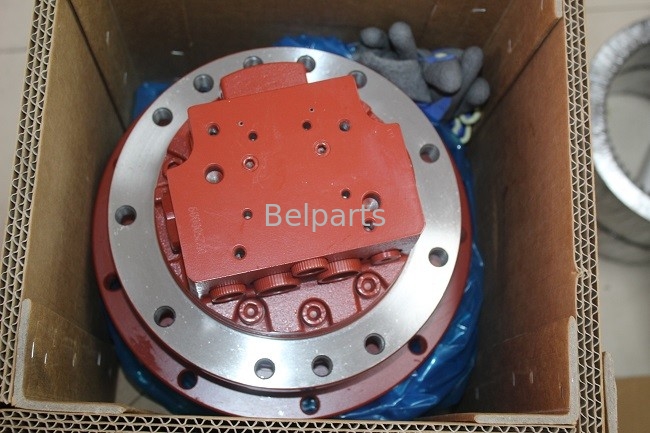

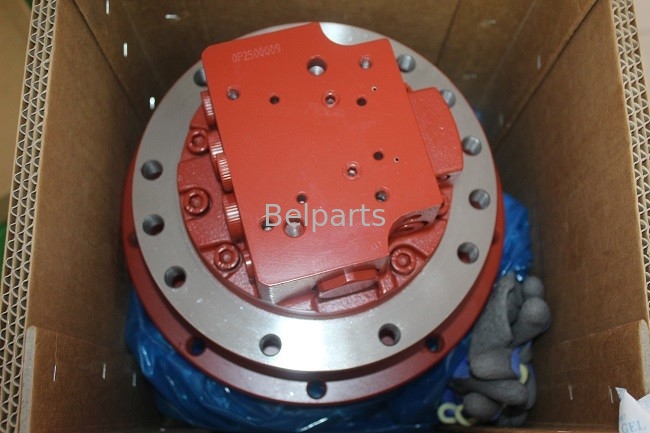

ถาม: มาตรฐานการบรรจุภัณฑ์และการรักษาความปลอดภัยในการขนส่งสินค้าส่งออกคืออะไร? ตอบ: หน่วยขับแต่ละหน่วยจะได้รับการบำบัดภายในด้วยน้ำมันหล่อลื่นป้องกันสนิม ปิดผนึกภายในถุงโพลีป้องกันการกัดกร่อนแบบ VCI (Vapor Corrosion Inhibitor) ที่หนา และยึดอย่างแน่นหนาภายในลังไม้ส่งออกที่ผ่านการอบฆ่าเชื้อตามมาตรฐาน ISPM-15 ซึ่งสร้างขึ้นสำหรับการขนส่งทางตู้คอนเทนเนอร์และทางอากาศ
