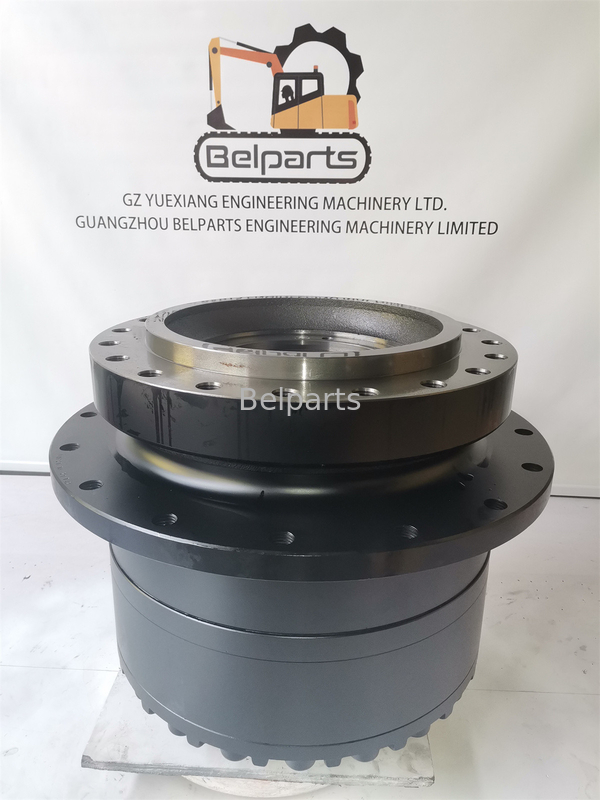

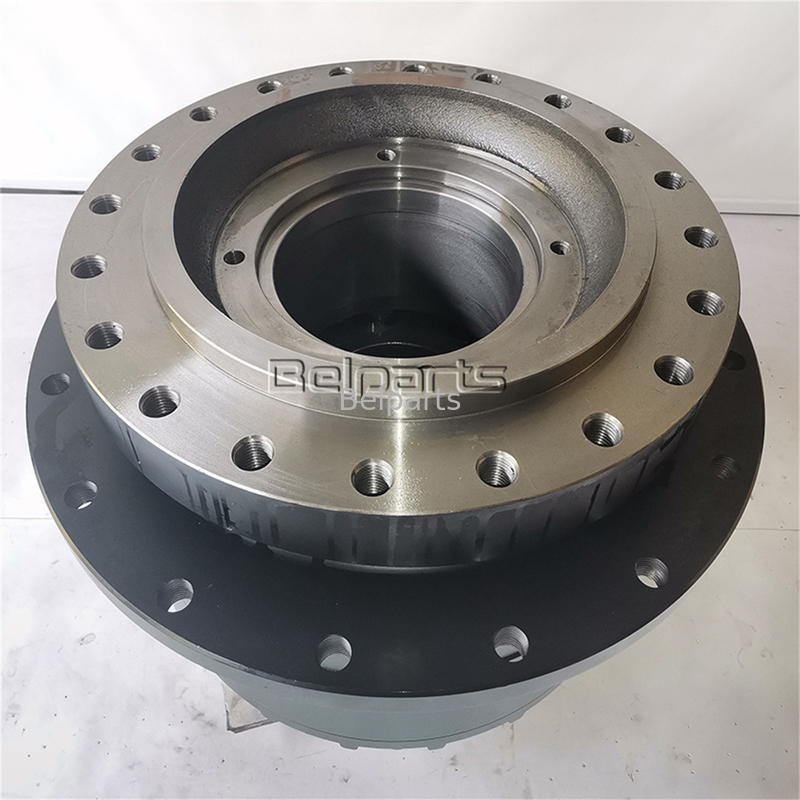

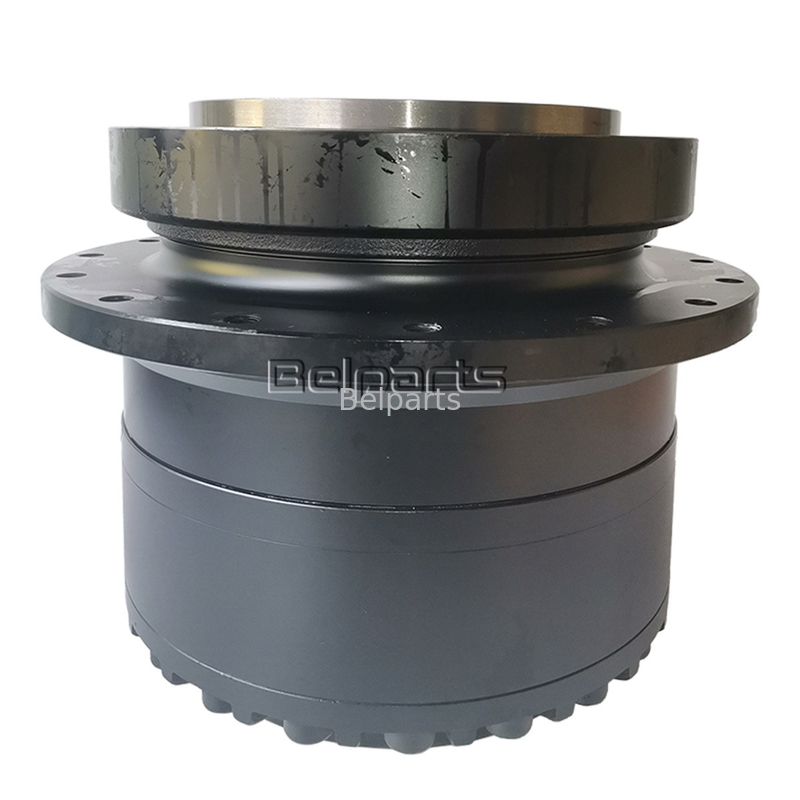

2276189 227-6189 ชุดเกียร์ทดรอบสำหรับรถขุด 328D 330C 330D L LCR
E330C E330D E328D กล่องเกียร์ลดการเดินทาง
,227-6189 เครื่องยนต์ลดการเดินทาง
,กล่องเกียร์ลดการเดินทางของเครื่องขุด Belparts
CAT 328D 330C 330D L LCR จุดขับเคลื่อนสุดท้าย เครื่องยนต์เดินทาง 227-6189
กล่องเกียร์การลดความเร็วทางรถยนต์ระยะสามระยะ (ไม่มีเครื่องยนต์) ประเภทการผลิตขนาดหนัก 30-35 ตันเครื่องยนต์ยนต์จูงชนกลุ่มการลดการเดินทางของดาวเคราะห์ใหม่ในตลาดหลังการแปรรูปที่มีความแม่นยําการเปลี่ยนตัวเลขชิ้นส่วนแท้ของ CAT OEM โดยตรง227-6189และ2276189(DRIVE GROUP-FINAL; WITHOUT MOTOR) ออกแบบให้ติดกับมอเตอร์ไฮดรอลิกเดิมของคุณ
1รายละเอียดการใช้งานทางเทคนิค
(หน่วยงานตรวจสอบผ่าน CATSIS EPC Parts Catalogs & heavy-duty crawler drive engineering metrics)
| ปริมาตรวิศวกรรม | เมตรเทคนิคที่ได้รับการตรวจสอบ |
|---|---|
| CATOEM เลขส่วน | 227-6189(Alt:2276189) |
| คําอธิบายหน่วยงาน | ขับกลุ่มสุดท้าย (ไม่มีมอเตอร์) |
| CATExcavators ที่เข้ากันได้ | 328D, 328D LCR, 330C, 330C L, 330C LN 330D, 330D L, 330D LN, 330D LCR |
| ประเภทน้ําหนักของเครื่องขุด | 30.0 ∙ 36.0 ตัน เครื่องขุดผลิตหนัก |
| สถาปัตยกรรมการลด | กล่องเกียร์ลดดาวหนัก 3 ขั้นตอน พร้อมการปรับปิดแบบ Duo-cone |
| น้ําหนักการขนส่งรวม | 480.00 กิโลกรัม |
| ขนาดภายนอกของกล่อง | 66 * 66 * 64 ซม.(กระเป๋าส่งออกแรงเสริม) |
| สภาพและมาตรฐานคุณภาพ | 100% สินค้าใหม่ตามมาตรฐาน |
| การคุ้มครองตามการรับประกัน | การรับประกัน 12 เดือน |
2. การติดตั้งรถใต้ดินและสถาปัตยกรรมการประกอบ
(การตรวจสอบทางกลโดยตรงสําหรับ CAT330C/330D หนัก undercarriage hubs)
| องค์ประกอบระบบ | เลขส่วนและบทบาทวิศวกรรม |
|---|---|
| บ้านผลิตหลัก (โพส # 29) | 2276191(สแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก) |
| ตู้ปรับปรุงฟลานจ์มอเตอร์ (Pos #28) | 2276190(ตัวปรับอินเตอร์เฟซเครื่องยนต์แม่นยํา) |
| หมุนม้วนห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วงห่วง | 2790344(คู่หูหักม้วนกระดูกหุ้มหนัก 2 ตัว) |
| กลไกประปาสองโคนกลไก (Pos #27) | 2134737(กรุ๊ปซีลหน้าผากของผงและดินบดด้วย2059114แหวนทอริก) |
| อุปกรณ์เชื่อมเกียร์ (Pos # 30 / #46) | 2276192(66-ฟัน การเชื่อมเครื่องยนต์ภายใน) &1912645(สายเชื่อม) |
| น้ํามันเลื่อมเครื่องยนต์ที่แนะนํา | น้ํามันเครื่องยนต์กล่องหนัก FDAO / SAE 80W-90, 85W-140 GL-5 (~ 6.0 ละ 8.0 ลิตร) |
3. View ระเบิดและครบถ้วนส่วนประกอบ 55 รายการ
(รายการครบถ้วนของวัสดุสําหรับ CAT กลุ่มลดการขับเคลื่อนสุดท้าย227-6189/2276189)
| โพส # | เลขส่วน | ชื่อชิ้นส่วนและคําอธิบายทางเทคนิค | Qty |
|---|---|---|---|
| ทั้งหมด | 2276189 |
การขับรถกลุ่มสุดท้าย (ไม่มีมอเตอร์)(กล่องเกียร์ลดความเร็วครบ) | 1 |
| 1 | 3E2338 |
สายไฟฟ้า(สปั๊กท่อตรวจดูดและระดับ) | 2 |
| 2 | 7Y0639 |
เครื่องยนต์; (SUN)(21 Teeth Sun Pinion Gear) | 1 |
| 3 | 7Y0642 |
เครื่องยนต์ (RING)(63 ฟัน กลมกลมกลมใน) | 1 |
| 4 | 7Y0643 |
ส่ง(เรือบรรทุกเครื่องมือดาวเคราะห์หนัก) | 1 |
| 5 | 7Y0645 |
ส่ง(ยานพาหนะเครื่องมือดาวเคราะห์กลาง) | 1 |
| 6 | 7Y0659 |
อุปกรณ์เกียร์; (ดาวเคราะห์)(22 ฟัน Planet Gear) | 3 |
| 7 | 7Y0661 |
SHAFT; (ดาวเคราะห์)(ปิ้นแกรนด์เกียร์ดาวเคราะห์ที่แข็ง) | 3 |
| 8 | 7Y0662 |
SHAFT; (ดาวเคราะห์)(ปิ้นแกร่งดาวเคราะห์) | 4 |
| 9 | 7Y0663 |
อุปกรณ์เกียร์; (ดาวเคราะห์)(20 ฟัน Planet Gear) | 4 |
| 10 | 7Y0667 |
วงแหวน; (การเก็บรักษา)(แรงผลักดันการยึด Snap แหวน) | 1 |
| 11 | 7Y0673 |
เครื่องยนต์ (RING)(73 ช่องเข็มขัดฟัน) | 1 |
| 12 | 7Y0676 |
อุปกรณ์เกียร์; (ดาวเคราะห์)(24 ฟัน Planet Gear) | 3 |
| 13 | 7Y0731 |
CARRIER AS(การประชุมผู้บรรทุกดาวเคราะห์) | 1 |
| รางวัล | 7Y0656 |
SHAFT; (ดาวเคราะห์)(ปิ้นหมุนดาวเคราะห์) | 3 |
| 14 | 7Y1056 |
SHIM(0.80 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 15 | 7Y1057 |
SHIM(1.00 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 16 | 7Y1094 |
เครื่องซักผ้า(66 * 102 * 1.0 มิลลิเมตร เครื่องล้างแรงผลัก) | 14 |
| 17 | 7Y5235 |
BOLT(M24 * 3 * 190 มิลลิเมตร โบลท์โครงสร้างความยืดหยุ่นสูง) | 20 |
| 18 | 0940577 |
พลาต(แผ่นระยะความหนา 7.0 มม) | 1 |
| 19 | 0940578 |
พลาต(แผ่นระยะความหนา 8,0 มม) | 1 |
| 20 | 0940579 |
พลาต(9.0 มม ความหนาของแผ่นระยะ) | 1 |
| 21 | 0940580 |
พลาต(10.0 มม ความหนาของแผ่นระยะ) | 1 |
| 22 | 1107231 |
เครื่องยนต์; (SUN)(18 ฟัน แสงแดด) | 1 |
| 23 | 1141541 |
PIN; (DOWEL)(สกัดระดับแม่นยํา Dowel Pin) | 6 |
| 24 | 1912521 |
เครื่องยนต์; (SUN)(23 ฟันอินทุป ซันเกียร์) | 1 |
| 25 | 1994582 |
สายพาน AS(การประกอบพวงมาลัยพวงมาลัย Planet Needle) | 3 |
| 26 | 1994583 |
สายพาน AS(มุมวางพ่วงเข็มดาวเคราะห์หนัก) | 11 |
| 27 | 2134737 |
SEAL GROUP-DUO CONE(กลุ่มเครื่องจักรกล Duo-Cone Seal) | 1 |
| รางวัล | 2059114 |
RING; (TORIC)(วงแหวนปิดทอริกเอลาสโตเมอรี่) | 2 |
| 28 | 2276190 |
เครื่องยนต์เรือน(โฮสติกการติดตั้ง Motor Adapter) | 1 |
| 29 | 2276191 |
บ้าน(โฮสติ้งฮับสปินเดลดาวเคราะห์) | 1 |
| 30 | 2276192 |
การจับเกียร์(66 ฟัน การเชื่อมต่อการขับเคลื่อนภายใน) | 1 |
| 31 | 2676809 |
SHIM(0.75 มม ความหนา โครงการลดลมก่อน) | 1 |
| 32 | 2676810 |
SHIM(0.85 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 33 | 2676811 |
SHIM(0.90 มม ความหนา โครงการลดลมก่อน) | 1 |
| 34 | 2676812 |
SHIM(1.20 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 35 | 2676813 |
SHIM(1.40 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 36 | 2676814 |
SHIM(1.80 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 37 | 2676815 |
SHIM(2.00 มิลลิเมตรความหนา โครงการลดลมก่อน) | 1 |
| 38 | 2676816 |
SHIM(หนา 2.30 มิลลิเมตร) | 1 |
| 39 | 2676817 |
SHIM(หนา 2.30 มิลลิเมตร) | 1 |
| 40 | 2790344 |
หมุนสอย AS-TAPERED ROLLER(สปินด์ โรลเลอร์เบียริง) | 2 |
| 41 | 0931731 |
RING - การเก็บรักษา(หมุนยึดแกน) | 1 |
| 42 | 0940584 |
เครื่องซักผ้า(40.3 * 72 * 1.0 มิลลิเมตร เครื่องล้างแรง) | 6 |
| 43 | 0950891 |
PIN - สปริง(สปริงสปริงสปริงสปริงสปริงสปริงสปริงสปริงสปริงสปริง) | 7 |
| 44 | 0963216 |
สตาร์ทสกรู-ซ็อคเกต(M12 * 1.75 * 12 มิลลิเมตรล็อคชุดสกรู) | 2 |
| 45 | 1912526 |
หน้าปก(แผ่นปกกล่องเกียร์ภายนอกที่หนัก) | 1 |
| 46 | 1912645 |
การจับคู่(การเชื่อมโยงสายสปไลน์ของแกนการขับขี่ทางเข้า) | 1 |
| 47 | 2P3628 |
SEAL-O-RING(วงแหวน O ความดันสูง, ID = 412.34 มม.) | 1 |
| 48 | 6V8133 |
BOLT(M24 * 3.0 * 80 มม. | 10 |
| 49 | 6V8237 |
สายล้างธรรมดา - กระชับ(เครื่องซักผ้าแบบกระบวนการแข็ง) | 10 |
| 50 | 7M8485 |
SEAL, ADAPTER มอเตอร์(เครื่องปรับอัตราการขับเคลื่อน Seal, ส่วนของชุด 5R1429) | 2 |
| 51 | 7Y0595 |
SPACER(58 * 79.6 * 6.0 มิลลิเมตร) | 2 |
| 52 | 7Y0644 |
SPACER(163 * 190 * 8.0 มิลลิเมตร Carrier Spacer) | 1 |
| 53 | 8T4167 |
แข็งแรงต่อการซัก(26 * 44 * 4.0 มม. | 20 |
| 54 | 8T4240 |
RING - การเก็บรักษา(วงแหวนสนาปภายในที่หนัก) | 3 |
| 55 | 9X6032 |
BOLT(หัวซ็อตเฮ็กซ์, M10 * 1.5 * 30 มม.) | 12 |
4การแก้ปัญหา CAT330C / 330D ความผิดพลาดของเครื่องจักรดาวเคราะห์ และการผูกเส้นทาง
การมีอาการบดเสียงดังภายในฮับขับเคลื่อนสุดท้าย ผงโลหะขนาดใหญ่ในน้ํามันเกียร์ หรือล็อคร็อปเกอร์รีค ระหว่างการบดหินหนัก?บนเครื่องขุด CAT330C, 330D และ 328D ขนาด 30 ถึง 35 ตัน ที่ทํางานในการขุดหินและถล่มหินอย่างรุนแรง กล่องเกียร์ดาวเคราะห์ 3 ขั้นตอนจะดูดซึมภาระแรงดึงที่มหาศาลการทําลายของเครื่องจักร duo-conus ปิดลอย (2134737) ทําให้น้ํามันย่อยของเกียร์ที่จําเป็นจะระบายออกไปในขณะที่น้ํายาซิลิก้าที่บดลงเข้าไปในฮับ1994583,1994582) ความร้อนเกินและล่มสลาย ทําให้ดาวเคราะห์หมุน (7Y0659,7Y0663,7Y0676) เพื่อทําให้เกียร์วงแหวนภายในไม่ตรงกันและถอดออก (7Y0642,7Y0673) เมื่อมอเตอร์ไฮดรอลิกพิสตันของคุณยังคงอยู่ในสภาพการทํางานที่ดี แลกเปลี่ยนเพียงกล่องแลกเปลี่ยนการลดกล่องกลไกที่เสียหาย227-6189กลุ่มขับเคลื่อนประหยัดมากกว่า 50% ในค่าใช้จ่ายการซ่อมแซม ยกเลิกการผูกเส้นทาง และฟื้นฟูพลังงานการลากรถยนต์หนัก 100%
5คําถามที่พบบ่อย (เทคนิคและการค้า)
สําหรับเจ้าของเครื่องจักรและเครื่องจักรยานยนต์ (C-End Insights)
ถาม: ผมสามารถพับเครื่องยนต์ไฮดรอลิก CAT ของผมตรงกับเครื่องนี้ได้มั้ย227-6189กล่องเกียร์?A: ใช่ กลุ่มลดการขับเคลื่อนสุดท้ายที่อยู่ลําพังนี้ถูกผลิตให้กับสเปคชัน CATfactory อย่างแม่นยํา2276190) และการเชื่อมต่อการขับเคลื่อนในตัว (1912645), ทําให้คุณสามารถปลดมอเตอร์การเดินทางที่ทํางานของคุณออกจากกล่องเกียร์ที่เสียหายและ bolt มันโดยตรงกับหน่วยสํารองนี้
Q: น้ํามันเกียร์ชนิดและปริมาณใดที่จําเป็นสําหรับการขับเคลื่อนสุดท้าย 30 ตันนี้?ตอบ: กล่องเกียร์ภาระหนักนี้ต้องการน้ํามันเกียร์ความดันสูงประมาณ 6.0 ถึง 8.0 ลิตร CATFDAO (Final Drive and Axle Oil) หรือ SAE 80W-90 / 85W-140 GL-5วางกล่องเกียร์แนวราบและเติมจนกว่าน้ํามันจะถึงช่องปุ่มระดับแนวราบ (3E2338)
สําหรับนักค้าอุปกรณ์และสถานที่ซ่อมแซม (B-End Insights)
Q: เครื่องจักรแบบไหนที่ครอบคลุมโดย CAT227-6189?A: เลขส่วน227-6189(2276189) เป็นกลุ่มการขับเคลื่อนปลายดาวจักรภัณฑ์ภาระหนักที่มาตรฐานผ่าน CAT328D, 328D LCR, 330C, 330C L, 330D, 330D L และ 330D LCR excavator crawler Stocking this standalone "Drive Group (Without Motor)" allows repair facilities and parts distributors to service catastrophic mechanical gearbox failures on high-demand 30-ton CAT machines with a single SKU.
ถาม: เครื่องขับขี่หนัก 480 กิโลกรัมนี้ จะบรรจุไว้ในบรรจุสินค้าเพื่อส่งออกไปต่างประเทศอย่างไร?A: กล่องเกียร์ทุกกล่อง 480 กิโลกรัมถูกเคลือบด้วยน้ํามันกันสนิมหนัก และถูกปิดในถุงกันความชื้น VCI ระดับอุตสาหกรรมและถูกพับไว้อย่างมั่นคงบนกล่องไม้ ISPM-15 การส่งออกที่เสริมสร้างตามสั่ง 66 * 66 * 64 ซม..
