172194-73300 172183-73300 ชุดขับสุดท้ายสำหรับ Yanmar B15 B17 B19 VIO20 | มอเตอร์เดินทาง TM02
แรงบิดขับเคลื่อนที่สมดุลสำหรับรถขุดขนาดกะทัดรัดแบบคลาสสิกมอเตอร์เดินทางไฮดรอลิกแบบสองความเร็ว TM02 และชุดลดเกียร์แบบดาวเคราะห์ 39:1 ที่ออกแบบมาสำหรับ Yanmar B15, B17-2, B17-3, B18EX, B19 และรุ่น VIO20 รุ่นแรก
1. ข้อมูลจำเพาะการทำงานทางเทคนิค
(ข้อมูลวิศวกรรมที่ตรวจสอบแล้วสำหรับ Google Rich Snippets & การจัดซื้อ)
| คุณลักษณะด้านประสิทธิภาพ | ข้อมูลจำเพาะเชิงปริมาณ |
|---|---|
| หมายเลขชิ้นส่วน OEM ของ YANMAR | 172194-73300, 172194-73020, 172194-73010, 172137-73351, 172137-73361, 172183-73300, 172464-73300, 172173-73300, 172183-73500 |
| รุ่นที่ใช้งานได้ | Yanmar B15, B17-2, B17-3, B18EX, B19, VIO20 |
| ซีรีส์มอเตอร์ | TM02 (ลูกสูบแนวแกน 2 ความเร็ว) |
| ระดับน้ำหนักเครื่องจักร | 1.8 – 2.5 ตัน |
| ปริมาตรกระบอกสูบ (สูง / ต่ำ) | 9 / 17 มล./รอบ |
| แรงบิดเอาต์พุต (สูง / ต่ำ) | 1200 / 2200 นิวตันเมตร |
| ความเร็วเพลาเอาต์พุต (สูง / ต่ำ) | 71 / 38 รอบต่อนาที |
| แรงดันวงจรทำงาน | 21.0 MPa |
| อัตราการไหลเข้าที่กำหนด | 25 ลิตร/นาที |
| อัตราส่วนการลดเกียร์แบบดาวเคราะห์ | 39 : 1 |
| สภาพ / การรับประกัน | ใหม่ 100% / 12 เดือน |

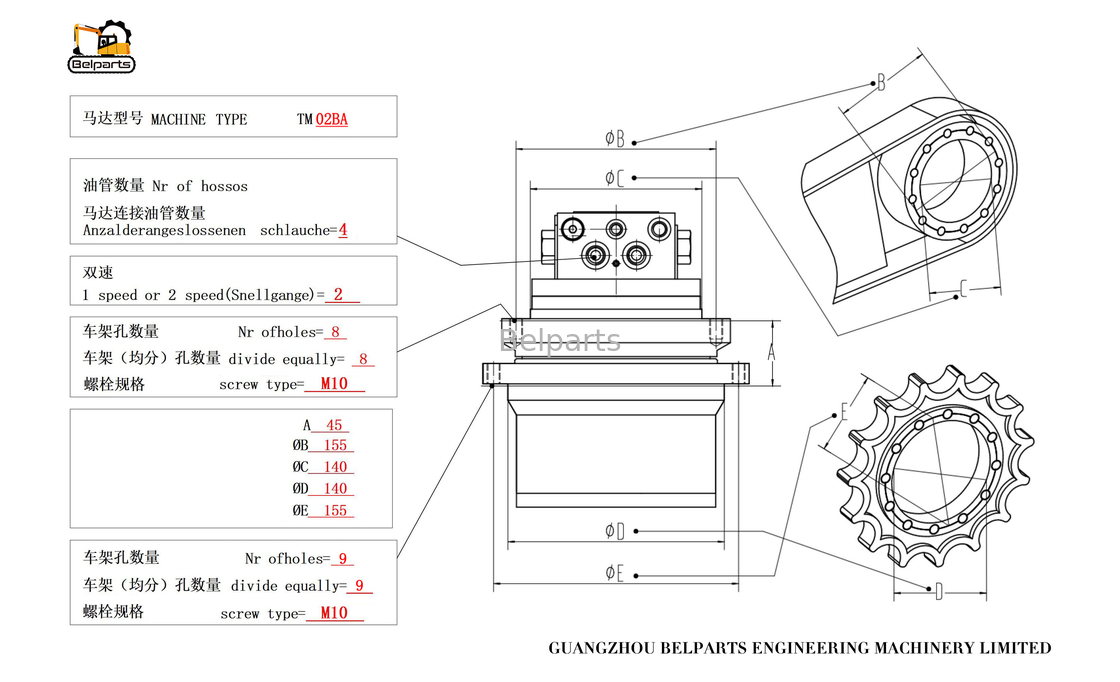

2. ขนาดการติดตั้งและโลจิสติกส์การจัดส่ง
(ขนาดอินเทอร์เฟซที่วัดได้ภาคสนามสำหรับการติดตั้งที่แม่นยำและการคำนวณค่าขนส่ง)
| อินเทอร์เฟซทางกล | พารามิเตอร์มิติ | รายละเอียดการติดตั้ง |
|---|---|---|
| รูปแบบสลักเฟรมตีนตะขาบ | 8 * φ10 มม. | เว้นระยะห่างเท่ากัน (ระยะห่างวงกลมสม่ำเสมอ) |
| รูปแบบสลักเฟืองขับ | 9 * φ10 มม. | ระยะห่างวงกลมระยะห่างเท่ากัน |
| เส้นผ่านศูนย์กลางภายในแกนนำเฟือง | 160 มม. | หน้าแปลนศูนย์กลางที่แม่นยำ |
| น้ำหนักสุทธิของหน่วย | 27.0 กก. | การหล่อโลหะผสมสำหรับงานหนัก |
| ขนาดบรรจุภัณฑ์ลัง | 32 * 32 * 35 ซม. | ลังไม้ส่งออกเสริมความแข็งแรง |
3. การแก้ไขปัญหาการลังเลของรถขุด Yanmar ซีรีส์ B และการลากของสลีฟ
รถขุด Yanmar B17 หรือ B19 ของคุณมีอาการดึงไปด้านใดด้านหนึ่งหรือหยุดทำงานขณะหมุนสวนทางกันหรือไม่? เครื่องจักร Yanmar B-series รุ่นคลาสสิกเป็นเครื่องจักรที่ทำงานหนัก แต่การใช้งานมานานหลายทศวรรษทำให้เกิดร่องขนาดเล็กตามหน้ากระบอกสูบและแผ่นวาล์ว ภายใต้ภาระ น้ำมันแรงดันสูงจะรั่วไหลเข้าสู่เสื้อสูบ ทำให้แรงบิดเอาต์พุตความเร็วต่ำลดลงต่ำกว่าค่าที่กำหนดจากโรงงานที่ 2200 N·m การเปลี่ยนมาใช้ชุดขับสุดท้ายที่ปรับเทียบอย่างแม่นยำของเรา 172194-73300 จะคืนค่าการเคลื่อนที่ไปข้างหน้าทันที การเปลี่ยนเกียร์สองความเร็วที่คมชัด และแรงดึงที่เต็มที่ในการลากผ่านภูมิประเทศที่ขรุขระ
4. คำถามที่พบบ่อย (ด้านเทคนิคและเชิงพาณิชย์)
สำหรับเจ้าของและผู้ปฏิบัติงานเครื่องจักร (ข้อมูลเชิงลึกจากฝั่ง C)
ถาม: ฉันจะทราบได้อย่างไรว่าเครื่องจักรของฉันใช้ชุดขับ 8 รูที่เว้นระยะห่างเท่ากันนี้ หรือรุ่นที่ไม่สมมาตร? ตอบ: วัดระยะห่างระหว่างรูสลักที่อยู่ติดกันบนเฟรมตีนตะขาบของคุณ หากรูทั้ง 8 รูเว้นระยะห่างเท่ากันรอบรูปแบบสลักวงกลม เครื่องจักรของคุณต้องใช้ชุดขับที่เว้นระยะห่างเท่ากันนี้ (รุ่น VIO20-2 / VIO27 รุ่นหลังมักใช้รูปแบบที่ไม่เว้นระยะห่างเท่ากัน)
ถาม: ชุดขับนี้มาพร้อมกับน้ำมันเกียร์ที่เติมไว้ล่วงหน้าหรือไม่? ตอบ: ไม่ได้ หน่วยจะถูกระบายออกเพื่อความปลอดภัยในการขนส่งทางอากาศ/ทะเลระหว่างประเทศ คุณต้องเติมน้ำมันเกียร์ 80W-90 ประมาณ 0.5–0.7 ลิตรผ่านรูเติม และเติมของเหลวไฮดรอลิกสะอาดลงในเสื้อสูบมอเตอร์ก่อนสตาร์ทเครื่องยนต์
สำหรับตัวแทนจำหน่ายอุปกรณ์และอู่ซ่อม (ข้อมูลเชิงลึกจากฝั่ง B)
ถาม: ชุดประกอบ TM02 นี้ชุดเดียวสามารถครอบคลุมทั้ง 172194-73300 และ 172183-73300 ได้หรือไม่? ตอบ: ใช่ 172194-73300, 172183-73300, และ 172464-73300 สอดคล้องกับการอัปเดตจากโรงงานสำหรับแชสซี Yanmar 1.8–2.5T โดยใช้แกนเฟือง 160 มม., รูปแบบเฟรม 8xφ10 มม. และอัตราส่วนการลด 39:1 ที่เหมือนกัน
ถาม: ตัวชี้วัดโลจิสติกส์การขนส่งที่แน่นอนสำหรับการวางแผนตู้คอนเทนเนอร์หรือพาเลทคืออะไร? ตอบ: ชุดขับแต่ละชุดมีน้ำหนักรวมเมื่อบรรจุประมาณ 28.5 กก. (น้ำหนักสุทธิ 27 กก.) และมีขนาด 32 * 32 * 35 ซม. (0.036 CBM) สามารถวางได้สูงสุด 24 ชุดบนพาเลทส่งออกมาตรฐานขนาด 110 * 110 ซม.
