สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Belparts
ได้รับการรับรอง:
CE
หมายเลขรุ่น:
9010B

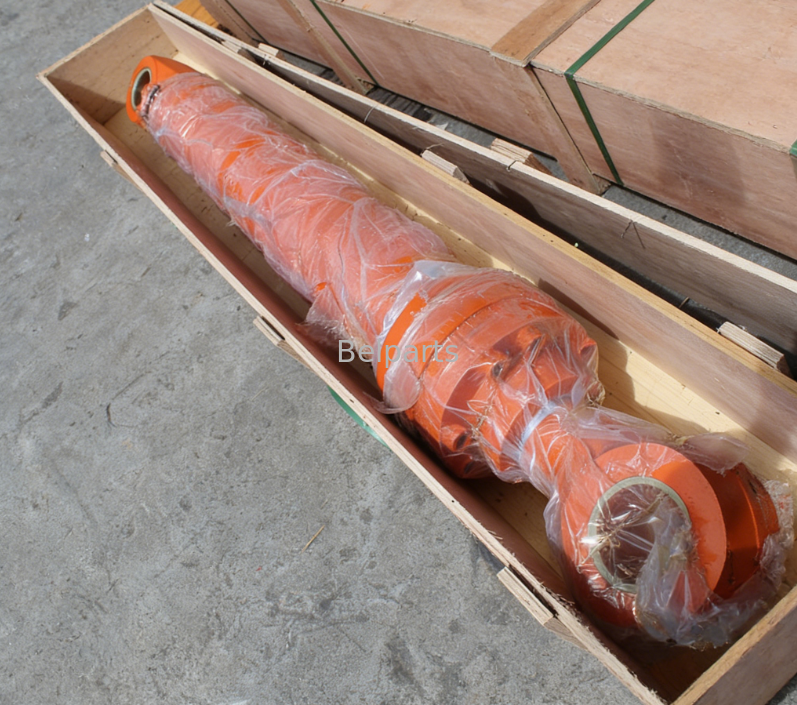

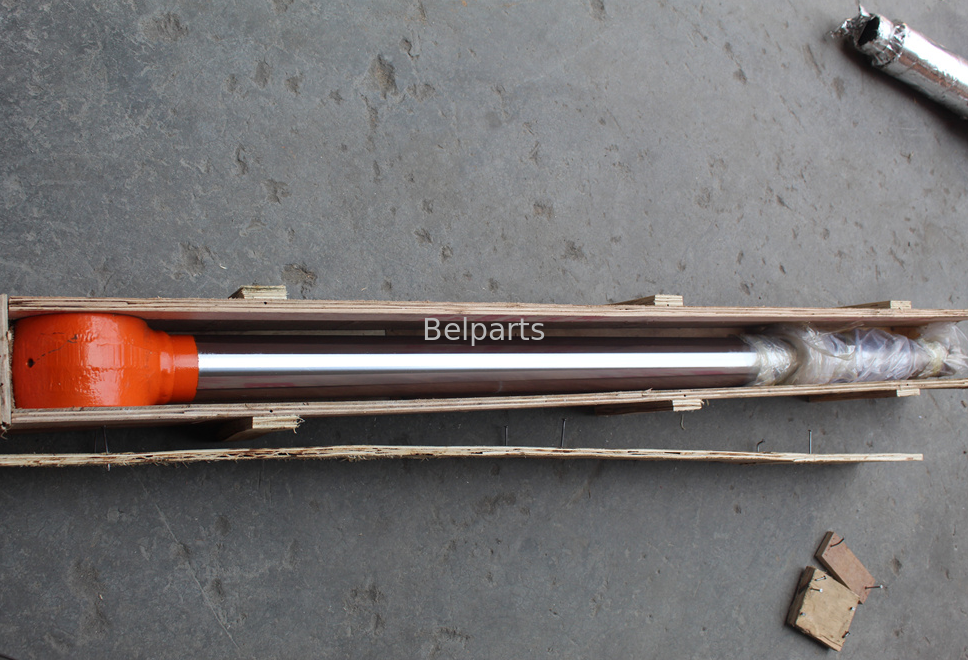

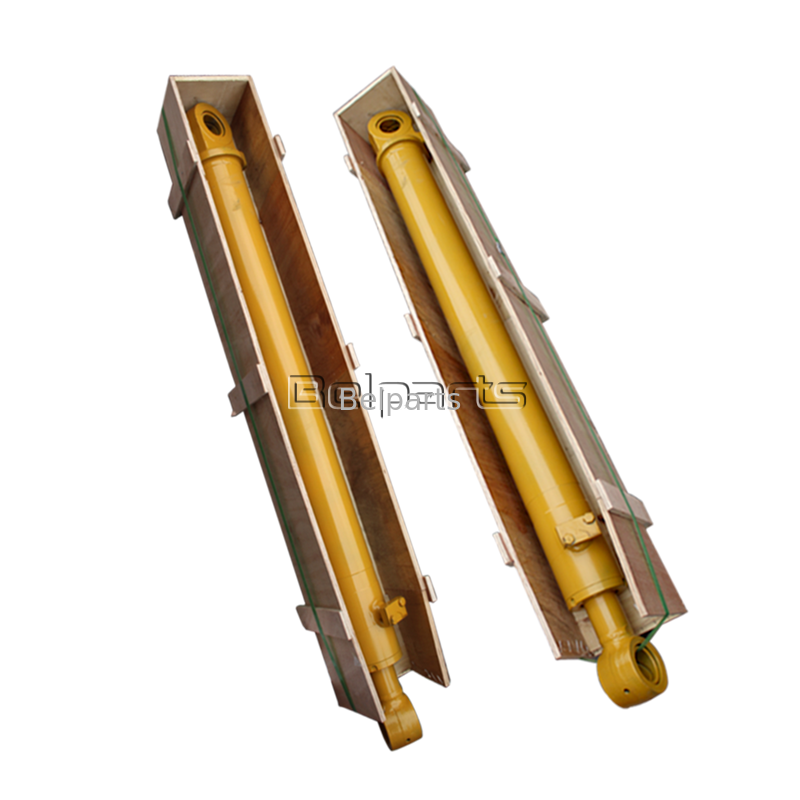

บูมบูมไฮดรอลิกคุณภาพสูงหลังการขายนี้ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำเพื่อใช้ทดแทนรถขุดตีนตะขาบ CASE 9010B โดยตรง (ผลิตปี 1995-2000) ในฐานะองค์ประกอบหลักของระบบการทำงานของรถขุด โดยจะควบคุมการยกและลดบูม ช่วยให้การขุด การบรรทุก และการขนถ่ายวัสดุในสถานที่ก่อสร้าง การสร้างถนน เหมืองหิน และโครงการวิศวกรรมเกษตรมีประสิทธิภาพ ทุกยูนิตได้รับการผลิตขึ้นเพื่อให้ตรงตามข้อกำหนดเฉพาะของ CASE OEM โดยมีขนาดการติดตั้งที่เหมือนกัน ระยะห่างของรูพิน และโครงร่างพอร์ตไฮดรอลิก ผู้ปฏิบัติงานสามารถติดตั้งสลักเกลียวโดยตรงที่ไซต์งานได้โดยไม่ต้องมีการตัด เชื่อม หรือดัดแปลงเพิ่มเติม
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ชื่อสินค้า | กระบอกบูมไฮดรอลิก |
| รุ่นที่ใช้งานได้ | CASE 9010B รถขุดตีนตะขาบ |
| หมายเลขชิ้นส่วน OEM | 160748A1 |
| เกรดสินค้า | หลังการขายคุณภาพสูงใหม่ล่าสุด |
| การรับประกัน | 12 เดือนกับข้อบกพร่องในการผลิต |
| ขั้นต่ำ | 1 ยูนิต สต็อกเพียงพอสำหรับการจัดส่งทันที |
| มาตรฐานการควบคุมคุณภาพ | ได้รับการรับรองมาตรฐาน ISO9001 การทดสอบแรงดันไฮดรอลิกและวงจรก่อนจัดส่ง |
| # | หมายเลขชิ้นส่วน | คำอธิบาย | จำนวน |
|---|---|---|---|
| 160747A1 | กระบอกไฮดรอลิก ถูกต้อง ประกอบด้วย Ref. ตัวเลข: 1 - 32, 33 - 37 และ 38 - 49 | 1 | |
| 160748A1 | ชุดกระบอกสูบ.; ซ้าย ประกอบด้วย Ref. ตัวเลข: 1 - 31, 32A, 33 - 36, 37A และ 38 - 49 | 1 | |
| 1 | สสส | ไม่ได้จำหน่ายแยกต่างหาก; กระบอก TUBE | 1 |
| 2 | สสส | ไม่ได้จำหน่ายแยกต่างหาก; ลูกสูบ ROD | 1 |
| 3 | 160898A1 | ศีรษะ; กระบอกต่อม | 1 |
| 4 | 160843A1 | บุชชิ่ง | 1 |
| 5 | 160870A1 | แหวนสำรอง; การเก็บรักษา | 1 |
| 6 | 160785A1 | แหวนปิดผนึก; ASSY. ประกอบด้วยการอ้างอิง ตัวเลข: 7 - 9 | 1 |
| 7 | 160830A1 | แหวน | 1 |
| 8 | 160815A1 | แหวนสำรอง | 1 |
| 9 | 160834A1 | แหวน | 1 |
| 10 | 160781A1 | แหวน,75มม.x 90มม.OD x 9มม.Thk | 1 |
| 11 | 160808A1 | แหวนสำรอง | 1 |
| 12 | 160783A1 | ซีลปัดน้ำฝน; ที่ปัดน้ำฝน | 1 |
| 13 | 154713A1 | โอริง | 1 |
| 14 | 160809A1 | แหวนสำรอง | 1 |
| 15 | 161058A1 | BOLT,Hex Skt Hd | 12 |
| 16 | 160872A1 | แหวน; แหวน | 1 |
| 17 | 160786A1 | ผนึก | 1 |
| 18 | 160942A1 | ลูกสูบ; กระบอก | 1 |
| 19 | 160823A1 | แหวนปิดผนึก; ชุดซีล | 1 |
| 20 | 160811A1 | แหวนสำรอง | 2 |
| 21 | 164453A1 | แหวน | 2 |
| 22 | 164452A1 | แหวน | 2 |
| 23 | 155720A1 | ชิม | 1 |
| 24 | 156217A1 | ถั่ว | 1 |
| 25 | 156222A1 | สกรู | 1 |
| 26 | 155976A1 | ลูกบอล | 1 |
| 27 | 155400A1 | บุชชิ่ง; บุชชิ่ง | 1 |
| 28 | 164445A1 | แหวน; ที่ปัดน้ำฝน | 2 |
| 29 | 153630A1 | จุกนมหล่อลื่น | 1 |
| 30 | 155413A1 | บุชชิ่ง; บุชชิ่ง | 1 |
| 31 | 164446A1 | ซีลปัดน้ำฝน; ที่ปัดน้ำฝน | 2 |
| 32 | 161034A1 | ท่อไฮไดรด์; ประกอบด้วยการอ้างอิง หมายเลข: 33 และ 34 | 1 |
| 32เอ | 161035A1 | ท่อไฮไดรด์; ประกอบด้วยการอ้างอิง หมายเลข: 33 และ 34 | 1 |
| 33 | สสส | ไม่ได้จำหน่ายแยกต่างหาก; ปลั๊ก | 1 |
| 34 | 154487A1 | โอริง | 1 |
| 35 | 863-8040 | สกรู HEX SOC,M8 x 40 มม., Cl 12.9; M8x40; 12.9 | 4 |
| 36 | 154499A1 | โอริง | 1 |
| 37 | 161033A1 | ท่อไฮไดรด์; ประกอบด้วยการอ้างอิง หมายเลข: 38 และ 39 | 1 |
| 37เอ | 160847A1 | ท่อไฮไดรด์; ประกอบด้วยการอ้างอิง หมายเลข: 38 และ 39 | 1 |
| 38 | สสส | ไม่ได้จำหน่ายแยกต่างหาก; ปลั๊ก | 1 |
| 39 | 154487A1 | โอริง | 1 |
| 40 | 863-8040 | สกรู HEX SOC,M8 x 40 มม., Cl 12.9; M8x40; 12.9 | 4 |
| 41 | 154499A1 | โอริง | 1 |
| 42 | 161002A1 | แคลมป์ยึด; การติดตั้ง | 1 |
| 43 | 160997A1 | คลิปยึด; การติดตั้งคลิป | 1 |
| 44 | 158131A1 | BOLT,ความแข็งแรงสูง, M10 x 1.5 x 35มม., Cl 10.9 | 2 |
| 45 | 156227A1 | เครื่องซักผ้า | 2 |
| 46 | 160871A1 | ครึ่งหน้าแปลน; แคลมป์ยึด | 2 |
| 47 | 828-12065 | น็อตหกเหลี่ยม M12 x 1.75 x 65มม. Cl 10.9 | 1 |
| 48 | 112312A1 | เครื่องซักผ้าล็อค; ล็อค W12 | 1 |
| 49 | 153631A1 | จุกนมหล่อลื่น,1/8"-27 NPT | 1 |
| 164493A1 | ชุดซีล; ซีลประกอบด้วยการอ้างอิง ตัวเลข: 6 - 14, 17 และ 19 - 23 | 1 | |
| 161052A1 | ชุดชิ้นส่วน; ประกอบด้วยการอ้างอิง ตัวเลข: 3 - 5 | 1 | |
| 161046A1 | แจ็คร่างกาย; ชิ้นส่วน KIT ประกอบด้วย Ref. หมายเลข: 1 และ 27 | 1 | |
| 161050A1 | ก้านลูกสูบ; ชิ้นส่วน KIT ประกอบด้วย Ref. หมายเลข: 2 และ 30 | 1 |
| รายการข้อมูลจำเพาะ | ข้อมูล |
|---|---|
| เส้นผ่านศูนย์กลางเจาะ | 125มม |
| เส้นผ่านศูนย์กลางก้านลูกสูบ | 85มม |
| จังหวะการทำงาน | 1320มม |
| จัดอันดับความกดดันการทำงาน | 29.4MPa (4,263 psi) - แรงดันบรรเทาของระบบไฮดรอลิก CASE 9010B |
| แรงดันทดสอบจากโรงงาน | 44.1MPa (1.5 เท่าของแรงดันใช้งานที่กำหนด) |
| วัสดุบาร์เรล | เหล็กกล้าโลหะผสมไร้รอยต่อแรงดึงสูงพร้อมการขัดผิวด้านในอย่างแม่นยำ (Ra ≤ 0.4μm) |
| ก้านลูกสูบ | เหล็กอบร้อน 40CrMo, ชุบฮาร์ดโครม 28~32μm, HRC68~72 เพื่อความทนทานต่อการสึกหรอที่เหนือกว่าและประสิทธิภาพป้องกันการเสียรูป |
| ชุดซีลจับคู่ PN | 160748A1K (เฉพาะสำหรับกระบอกสูบนี้) |
| อุณหภูมิในการทำงาน | -25°C ~ +85°C |
| โครงสร้าง | ที่เกี่ยวหูคู่พร้อมบุชชิ่งทองแดงดับ การติดตั้งวาล์วรับน้ำหนักในตัว อุปกรณ์บัฟเฟอร์ในตัวเพื่อลดแรงกระแทกระหว่างการทำงาน |
โรงงานของเรามีความเชี่ยวชาญในการผลิตกระบอกไฮดรอลิกสำหรับรถขุด CASE มานานกว่า 15 ปี เราจัดหาบูม แขนกล และกระบอกสูบแบบครบวงจรสำหรับซีรีส์ 9010B และรุ่น CASE ทั่วไปอื่นๆ (รวมถึง 9020B, 9030B ฯลฯ) ด้วยคุณภาพที่เชื่อถือได้และอุปทานที่มั่นคง ผลิตภัณฑ์ของเราจึงถูกส่งออกไปยังตลาดหลังการขายในแอฟริกา เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และอเมริกาใต้อย่างกว้างขวาง โดยได้รับความไว้วางใจอย่างต่อเนื่องจากลูกค้าทั่วโลก กระบวนการผลิตของเราปฏิบัติตามระบบการจัดการคุณภาพ ISO9001 อย่างเคร่งครัด และเราใช้เฉพาะวัสดุและส่วนประกอบระดับพรีเมียมจากซัพพลายเออร์ที่เชื่อถือได้เท่านั้น
